РВД рукава высокого давления металлорукава из нержавейки, большие диаметры с фланцами. Рукав металлический высокого давления из нержавеющего шланга.
РВД рукав высокого давления (напорные рукава) - это гофра труба из нержавеющей стали сильфонного типа. Для увеличения технических характеристик по давлению дополнительно оплетается проволокой из нержавейки в один слой, в два слоя, в три слоя, и тд. Количество слоёв определяет какое давление выдержит РВД из нержавеющей стали. По кроям привариваются соединительные фитинги или фланцы. Для производства гофра трубы используется нержавеющая сталь 304.

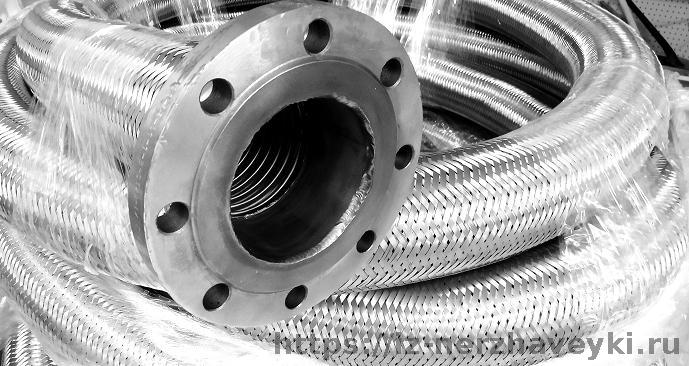

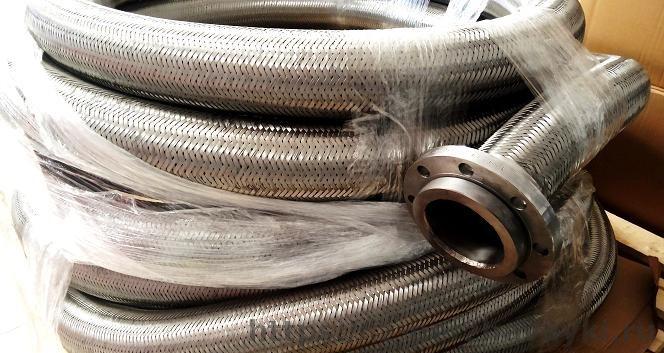

РВД из сильфонной нержавеющей трубы по кроям с фланцами производятся под разное давление, зависит от числа слоев оплетки. Фланцы РВД или другие названия МРВД, РНВД, РГМ, НРВД, РНВД, и другие, могут производится из разных материалов. РВД из нержавеющей стали с фланцами ст20 самый дешевый вариант, РВД с фланцами из нержавеющей стали самые дорогие. Металлорукава из нержавеющей стали может производится с фланцами из стали марки Ст. 09Г2С. МРВД с фланцами Ст. 09Г2С. Фланцы Ст. 09Г2С нужны для производства связанные с высокими и низкими температурами. Или например на транспортировки ГСМ в нефтехимической промышленности. РНВД рукав нержавеющей высокого давление изготавливается под приварку, под резьбовой соединение, под быстро разъемное соединение БРС (камлоки). РВД рукава высокого давления в её основе находится сильфонная труба из нержавеющей стали сильфонного типа, оплетенная проволокой в один слой, в два слоя, в три слоя в зависимости от технических условий эксплуатации НРВД.

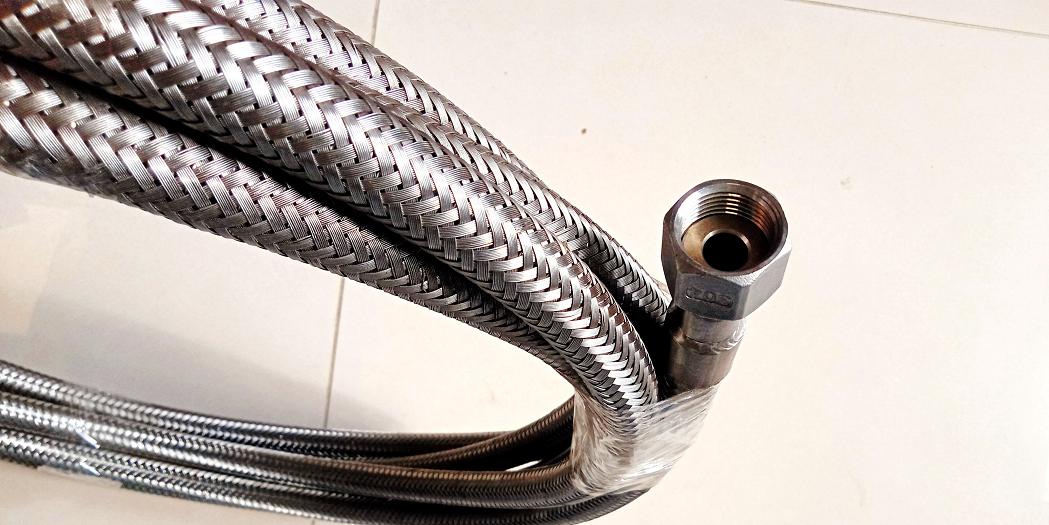

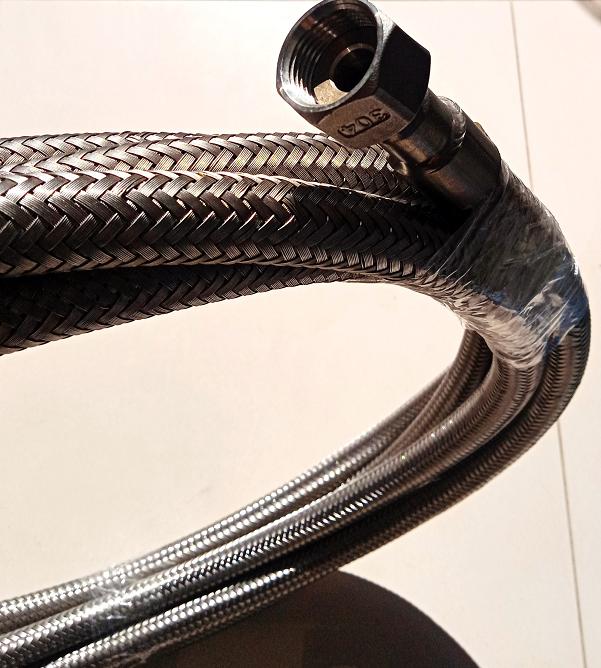

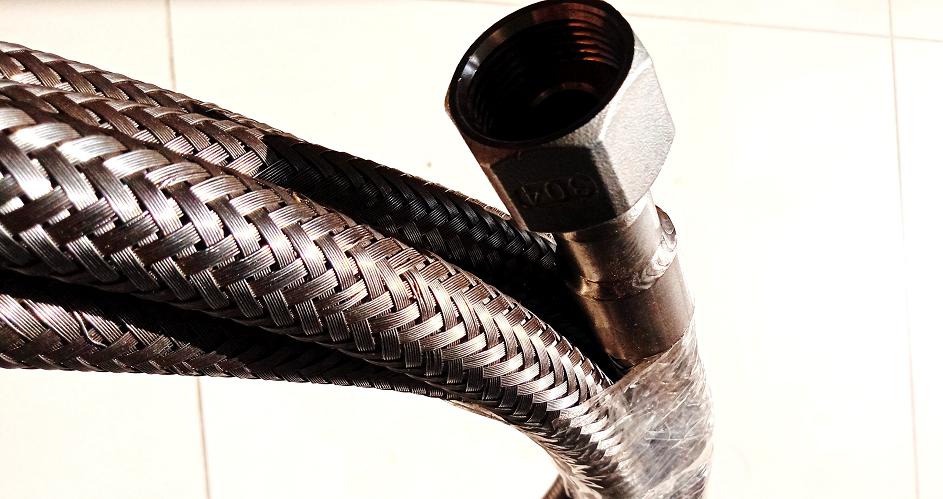

РВД Рукава высокого давления из нержавеющей стали с фланцами МРВД, РНВД, РГМ, НРВД, РНВД — это гибкие шланги из из нержавеющей гофра трубы оплетенная поверх проволокой в один или несколько слоев. По кроям приварены концовки аргонно-дуговой сваркой согласно техническому заданию: накидные гайки, американки, резьбы, фланцы, быстроразъемные фитинги.
При рассмотрении всех частей рукава высокого давления сокращенно РВД.
1) Труба сильфонного типа из нержавеющей стали, которая изготавливается из полос нарезанных из рулона листового металла - штрипсы шириной согласно диаметру будущего изделия. Сваренная в дальнейшим аргонно-дуговой сваркой в трубу из гофр. Материал который применяется для производства сильфонной трубы - это нержавеющая сталь марки 08Н18Н10 европейская маркировка AISI 304.
2) Для усиления стенок применяется оплетка, она повышает технические характеристики по давлению металлорукавов высокого давления. Без оплетки гибкий металлический шланг в виде гибкой подводки ½ дюйма можно изготовить с рабочим давлением 16 атм. Металлорукав высокого давления из нержавейки с одним слоем оплетенным проволокой будет работать с рабочим давлением 40 атм., оплетка из двух слоёв - 80 атм., оплетка в три слоя - 120 атм. Это зависит не только от слоёв оплётки но и от толщины и марки проволоки.
3) Для перехода от металлорукава оплетенного прволокой нужен штуцер с обсадным кольцом в виде стакана он приваривается аргонно-дуговой сваркой. В дальнейшем к нему будет приваривается например фланец.

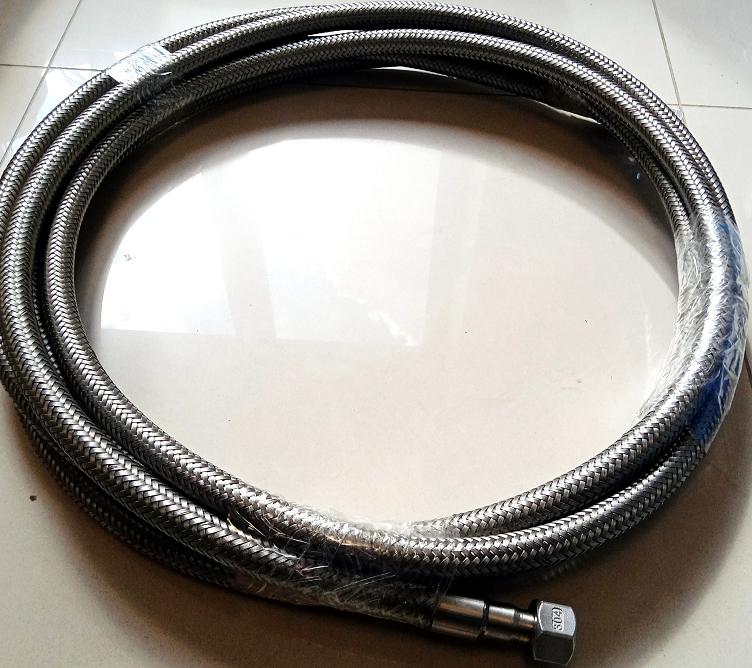

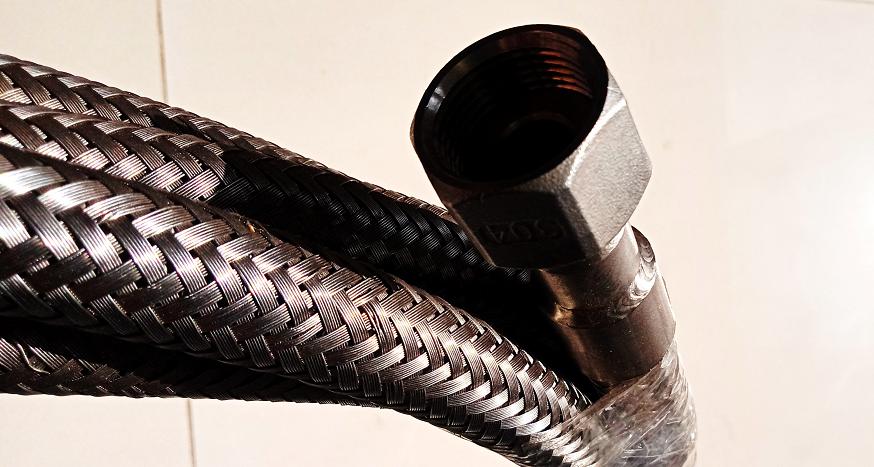

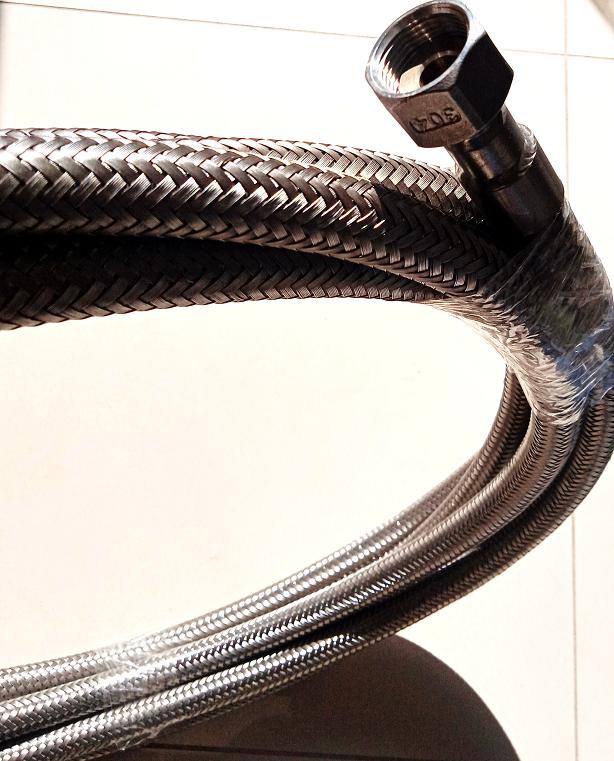

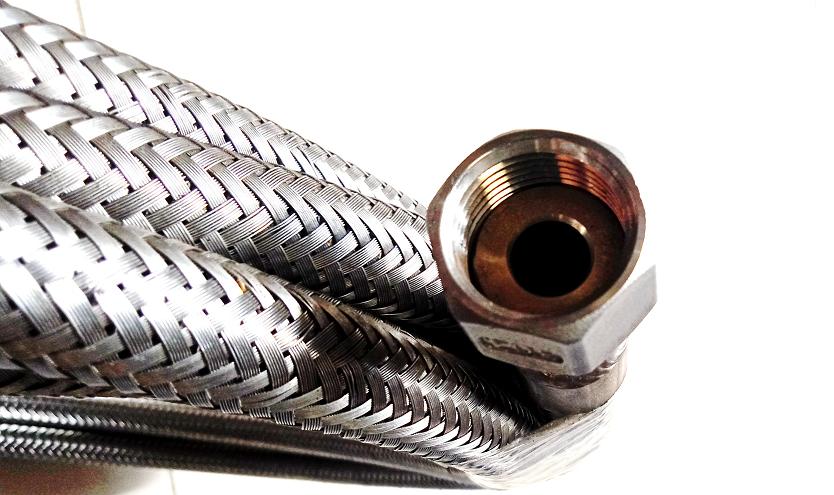

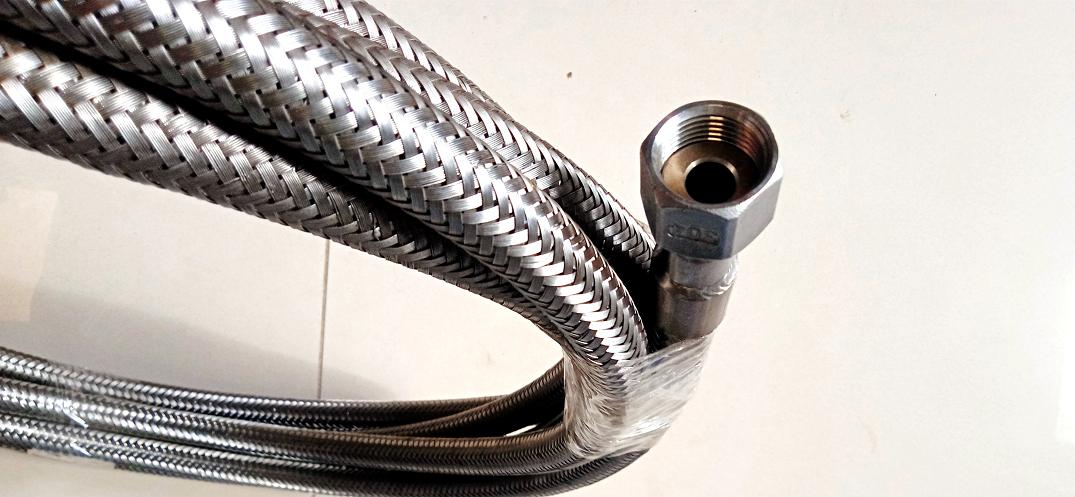

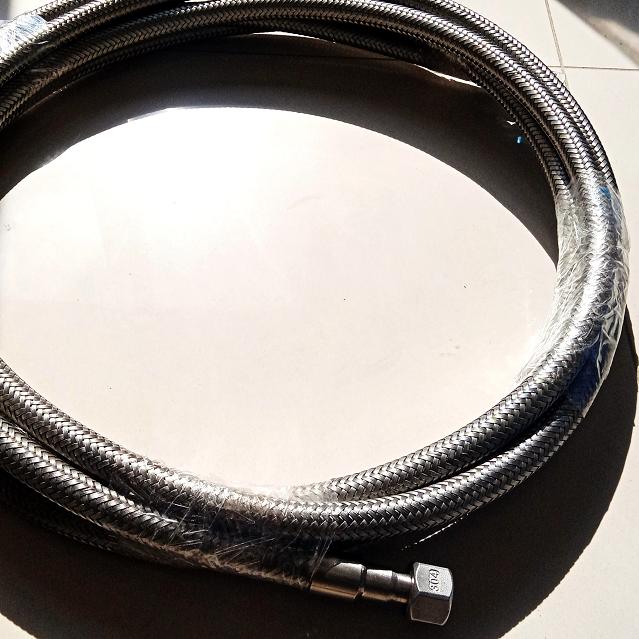

4) Последня часть металлического шланга из нержавейки концовки — это могут быть накидные гайки, американки, резьбы, фланцы, быстроразъемные фитинги.
РВД Рукава высокого давления (МРВД металлорукава ) из нержавеющей стали — это специальный гибкий шланг для монтажа систем трубопроводов и оборудования с повышенными техническими характеристиками связанные с новыми технологическими решениями. Которые требуют от новых материалов высокие показатели по давлению свыше 200 бар., антикоррозийные показатели к кислотам и щелочам, повышенные противопожарные и температурные показатели выше 250 градусов, вибрационные показатели выше 1500 Гц. Такие гибкие шланги помогают решить технические вопросы с подключением оборудования в труднодоступных местах, избегая сложных систем при монтаже жестких труб при помощи углов и эксцентриков. Большинство современного оборудования создают вибрации которые передаются жесткому трубопроводу. Металлорукава гасят вибрации конечно такой рукав высокого давления РВД должен быть длиной как минимум 0,5 метра, а у больших диаметров больше. И радиусы изгиба МРВД зависит от диаметра и количества слоев оплетки.
Кроме гашения вибрации гибкие рукава высокого давления, служат компенсаторами при удельном расширением при перепадах температур. А также при гидравлических ударах — краткосрочных повышениях давления в системах отопления, водоснабжения, газоснабжении и других системах. Большинство конструкционных решений не возможно решить без рукавов высокого давления из нержавеющей стали. Но и еще это отличная возможность компенсировать те огрехи которые возникают в большинстве случаев при монтаже сложных схем. Нельзя не отметить диффузионные свойства гибких шлангов из нержавеющей стали, встречаются системы в которых данное качество это неотъемлемая характеристика оборудования которое разрешено к применению. Это и другие условия добивается при помощи технологической конструкции металлорукавов высокого давления. Производство таких изделий можно разбить на несколько основных этапов. Сначала нарезают штрипс ленты из рулонов листового металла. Дальше производится гофра труба нужного размера, глубина и количество гофр на прямую влияет на технические характеристики будущих изделий. Следующим этапом гофра труба оплетается проволокой в один или несколько слоёв, это нужно для повышенного давления конечного изделия. Дальше к концам оплетенной гофра трубы приваривается штуцер и поверх стакан. У не посредственно потом приваривается концевая арматура это могут американки, муфты, ниппеля, камлоки или к примеру фланцы. Это всё может быть из разных материалов и способа крепления. Фланец из нержавейки, сталь Ст20, специальная сталь 09Г2С, так же они могут приварены на глухо или свободные под разное давление. Иногда заказчик может сделать заказ с концевой арматурой которая не встречается в стандартных модификациях. К примеру из последних заказов это десяти метровый рукав высокого давления для подключения кислородного болона к оборудованию которое находится на высоте 7 метров. Для удобной заправки этого оборудования и нужен шланг высокого давления. Ведь поднимать каждый раз тяжелый баллон на высоту это сложно и опасно. Но с РВД длиной 10 метров это в разы проще. Что касается присоединительной арматуры то тут применяются латунные гайки с левой резьбой СП21,8 с фальцем под плоскую прокладку. Сама эта гайка выполнена из латуни для возможного погашения искр. Резьба не стандартная левая с специальным шагом Р=1,814. К основным преимуществам можно отнести большое количество перечислим некоторые из них:
1) Рабочие давление до 280 бар (зависит от диаметра металлорукава)
2) Максимальная рабочая температура до +500 градусов
3) Проходное сечение которое начинается от 6 мм до 300 мм
4) Разъемное подсоединение, производятся эксклюзивно под каждый заказ (комплектуются фланцами, накидными гайками, и тд)
5) Разрешено к применению в пищевой промышленности
6) Применяется на производствах с агрессивными средами и высокими температурами
7) Гасят вибрации выше 1500 гц
РВД рукава высокого давления из нержавеющей стали появились относительно недавно, поэтому при советском союзе на них не могли быть разработаны ГОСТы. Поэтому ссылаться на государственные стандарты не получится.
Рукава высокого давления из нержавеющей стали могут быть разного исполнения от этого зависит давление и способы соединения. Давление такого гибкого шланга зависит на прямую от диаметра и количества обмоток вокруг гофра трубы. Когда нужны диаметры до 2 ½ дюйма и не большим рабочим давлением можно изготовить гибкую подводку из нержавейки без оплетки. Но когда нужно давление выше 16 атм и диаметром более 65 мм то понадобится более сложное изделие. РВД с оплеткой повышает показатели по давлению но уменьшает гибкость к примеру гибкая подводка 21/2 дюйма радиус изгиба равен двум диаметрам (130мм). А уже радиус РВД в оплетке 4 диаметрам (260мм). Присоединение которым можно укомплектовать насчитывает огромное множество вариантов, от обычных приварных штуцеров до специальных фитингов. Основные часто запрашиваемые это фланцы и накидные гайки. И то и другое разборное соединение. Материал из которого изготавливаются например фланцы могут быть дешевые это сталь Ст20 такое соединение по факту не соединяется с жидкостью внутри трубопровода. И на этом можно существенно сэкономить. Самый дорогой вариант это фланцы из нержавеющей стали но это лучший материал. Рукав высокого давления с фланцевыми концовками из нержавеющей стали удобный способ соединения подключения оборудования, или монтажа в маленьких помещениях. Иногда металлорукава устанавливают как компенсаторы трубопроводов. Такие шланги желательно заказывать с длиной не менее 0,5 метра. Связано это с тем, что для соединения нужен штуцер к которому приваривается гофра труба и оплетка, поверх приваривается стакан который закрывает место сварки. После чего приваривается фланец, это все забирает большое расстояние с двух сторон. И участок где будет не посредственно сильфонная труба в оплетке остается не большой.
РВД рукава высокого давления из нержавеющей стали с фланцами сейчас применяют всё чаще, это удобно при монтаже. И такие гибкие шланги выдерживают давление с тремя оплётками более 60 атм. Такие показатели на фоне остального оборудования в системе больше, и это даёт гарантию что раньше выйдет другое оборудование чем Металлорукав РВД. В дополнение этим показателям эти подводки не боятся кислот и щелочей, что обусловлено материалом изготовления. Сам процесс производства довольно большой от 1-2 недель до месяца. Но в принципе любое штучное производство, занимает больше время чем поток. Производство РВД включает в себя на резку полос из бухты на штрипсы, изготовление трубы в виде сильфона и сварка шва соединения. Оплетение проволокой готовой гофра трубы. Токарное изготовление концовок для приваривания по кроям будущего Металлорукава РВД. Дальнейшее приваривание соединительных частей например фланцев, или накидных гаек, или ... .
РВД рукава высокого давления из нержавеющей стали с пружинами, отличное решение для периодические сгибаемых металлорукавов. При сгибании и разгибании чаще всего нагрузка распределятся не равномерно, большая приходится по кроям. Именно для укрепления этих мест мы рекомендуем сделать там усиление в виде пружин. Такое решение не на много увеличивает цену, но в разы увеличивает срок эксплуатации. Из минусов это срок изготовления, так как приходится делать заказ на сторонних организациях специализирующихся на данной продукции. Гибкие шланги с пружинами могут применятся как с фланцевыми РВД, так и с любыми другими.
