Металлорукав сложного исполнения включает в себя углы под 90 или 45 градусов, изменения диаметра за счёт ввариваемых переходов, добавления пружин по кроям металлорукавов для равномерного распределения нагрузки. Все эти и другие усложнения зачастую нужны в нефтехимическом, химическом, пищевом, медицинском производствах.

Металлорукав для рамп и газовых баллонов 3/4, 1/4, СП 21,8, М30х1,5.

Металлорукав это специальный гибкий шланг с повышенными техническими характеристиками к высоким и низким температурам а так же выдерживает высокое давление и не корродирует с агрессивными средами. Он нашел широкое применение для перекачки криогенных газов. Раньше для соединения газовых баллонов с рампами применяли медные трубки змеевики. Змеевики это довольно жесткое соединение внутри образуется окись меди из за её коррозии. Цена на медь выросла и в сочетании с невысоким сроком службы уступают металлорукавам для рамп и газовых баллонов с основными присоединительными размерами 3/4, 1/4, СП 21,8, М30х1,5. Для еще большего увеличения срока службы, можно по кроям рукавов высокого давления добавить пружины. Они снимают нагрузку на сгибание с кроев и распределяют равномерно по всей длине металлорукава.

Металлорукав с пружинами с углами с поворотными фланцами — это сложное изделие для было произведено для производства с высокими температурами, высоким давлением. Но еще и с цикличным сгибанием поэтому было принято решение сделать гибкий шланг с углами которые убрали по максимуму изгиб гибкого рукава высокого давления. В данном случае нужно было их сделать углами в одну сторону. Да этого был заказ металлорукава у которого они были как бы направленны под 90 градусов когда из рукава сделать как бы подкову. А цикличность сгибаний была компенсирована дополнительно пружинами для равномерного сгибания и разгибания. Сам гибкий рукав высокого давления изготавливается из нержавеющей стали AISI 304, это иностранный артикль он по ГОСТ соответствует нержавейки 09Х18Н9. Советский ГОСТ это сокращенный состав химических элементов без количества железа, первым стоит содержание углерода 9 %, вторым указан Хром Cr 18%, и последним указан процент Никеля Ni 9%. Технические характеристики металлорукава это в первую очередь состав из которого производится РВД рукав высокого давления из нержавейки.

Рассмотрим вопросы которые появляются когда составляют заявку гибкого рукава высокого давления это сгибание и разгибание. А так же давление металлорукава, с одним диаметром гибкий рукав в основном постоянная величина, но иногда рабочие давление может меняться от среды и жидкости, газов которые прокачивают. И это на 95% процентов совпадает с табличными значениями которые мы составили. Еще вопрос это о сгибании и разгибании сколько таких действий будет. Однократное сгибание металлорукава можно рассчитать с меньшим радиусом. Если металлорукав высокого давления сгибают многогранно то радиус нужно подобрать больше. В таблице столбец 3 и 4 это рекомендованные диаметры рукавов высокого давления при цикличном сгибании. Столбец номер три это показатели для однократного сгибания или не частого.

Металлорукав высокого давления с фланца

ми и пружинами.

Металлорукав.

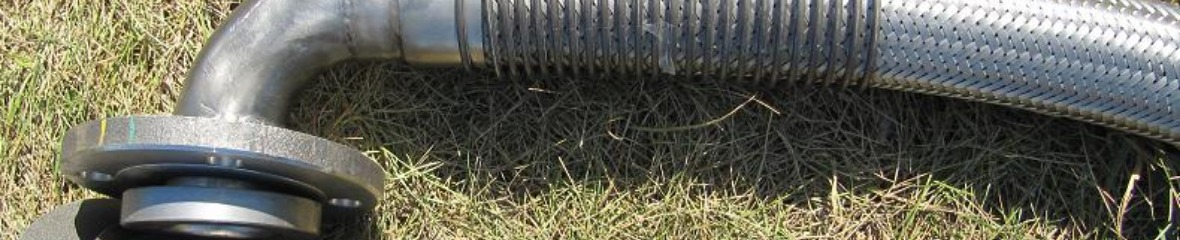

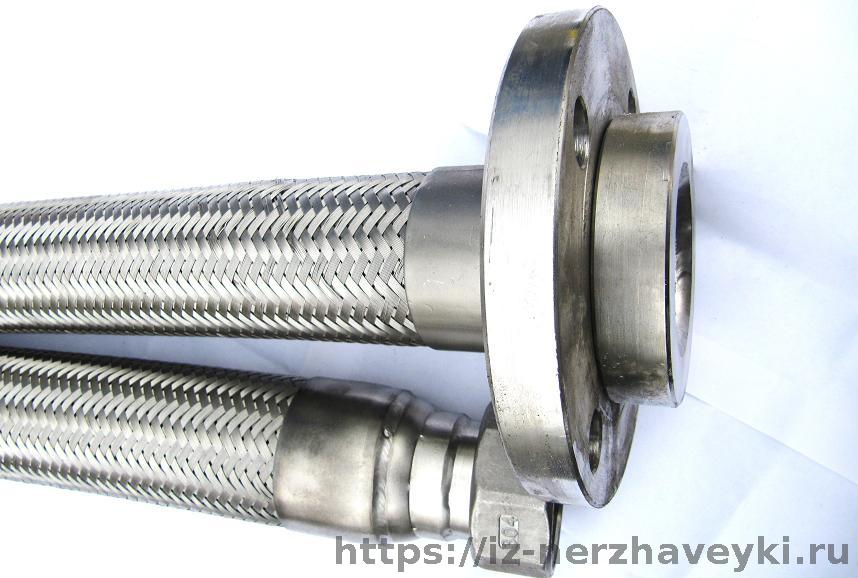

Металлорукав высокого давления угловой из нержавеющей стали с пружинами и фланцами — это специальный изделие из гофра трубы материал нержавеющая сталь AISI 304. Здесь максимально применены разные приемы в изготовлении, например углы под 90 градусов. Также фланцы свободного исполнения, которые упрощают соединение изделия по месту. Еще интересное решение — это пружины по кроям которые перераспределяют сгибание и разгибание на среднею часть РВД рукава высокого давления из нержавеющей стали с фланцами. Распределение сгибания по всей длине увеличивает срок службы металлорукава.

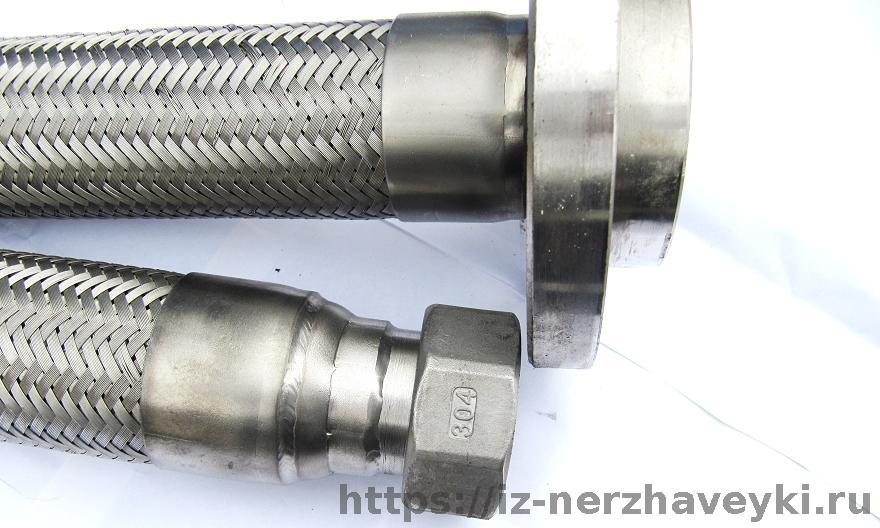

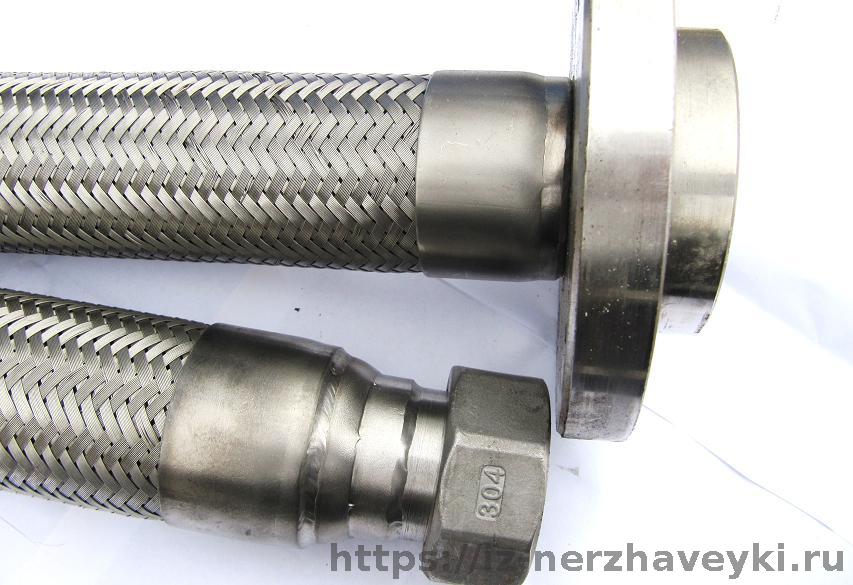

Металлорукава высокого давления с пружинами могут с разными концевыми соединениями, например с фланцами или накидными гайками, или камлоками, и другими. Ниже на фото РВД рукава высокого давления с пружинами и специальными гайками, для подключения газовых баллонов к рампам. Сами рампы представляют из себя стальные или латунные коллектора с отсечными кранами к которым, подключаются газовые баллоны. Между отсечным краном на газовой рампе и газовым баллоном, устанавливается быстро разъемной гибкий шланг высокого давления. К нему предъявляются повышенные требования во первых внутри должен быть шланг из нержавейки. По верх оплетенный проволокой из нержавеющей стали что увеличивает рабочие давление металлорукава. Штуцер который приварен к оплетенной трубе производится также из нержавейки. Сами же накидные гайки производятся с специальной правой резьбой на ¾ и материал латунь. Такие требования к повышенной безопасности закладываются в проектную документацию. Но частая смена газовых баллонов приводит к усталости металла с сгибанием и разгибанием в одном месте. Такие места находятся ближе к накидным гайкам. Для того чтобы равномернее распределить нагрузку можно по кроям сделать пружины из специальной стали. В итоге удорожание окупается увеличенным сроком эксплуатации. Гибкие соединение для газовых баллонов из нержавеющей стали можно усилить и количеством оплеток. Оплетки не только увеличивают рабочие давление РВД рукавов высокого давления но и делают изделие более жестким, что в свою очередь тоже более равномерно распределяют нагрузку. Всегда есть возможность применить при производстве РВД рукавов высокого давления из нержавеющей стали повышенные средства для лучших технических характеристик.

Металлорукав для рамп и газовых баллонов 3/4, 1/4, СП 21,8, М30х1,5

Металлорукав для газовых рамп - это специальные рукава высокого давления специально разработанные для соединения газовых баллонов с рампами. Основа это гофра труба из нержавеющей стали AISI 304, эта маркировка соответствуют советскому ГОСТ для нержавейки 08Х18Н9. ГОСТ включает состав металлов кроме железа где первым указано содержание углерода 8 %, вторым Хром Cr 18%, третьим Никель Ni 9%. Поверх для усиления такая сильфонная трубка оплетается проволокой из нержавеющей стали AISI 304. И все остальные части металлорукава для газов и криогенных газов тоже выполняются из нержавеющей стали AISI 304. Но по желанию заказчика и по нормам делаются гайки из латуни с левой резьбой СП 21,8. Так же есть и другие присоединения с правой и левой резьбой 3/4, 1/4, СП 21,8, М30х1,5 . Хотя металлорукав изготовлен полностью из нержавейки он очень гибкий, это из за небольшого диаметр 6 мм. Но для увеличения срока службы металлорукава для газовых рамп и газовых баллонов можно, можно по кроям сделать пружины. Но пружины увеличивают цену и сроки производства. Производством пружин занимается завод специализирующийся на данной продукции. Раньше такие соединения назывались змеевик для газовых рамп, но это более жесткая подводка. Использование змеевика не только для подключения газовых баллонов к рампе, но и для соединения газовой рампы с коллектором и не только.

Металлорукав криогенные для газов и жидкостей это технические и чистые газы. К техническим газам которые перекачиваются по рукавам высокого давления относятся Азот ( N2) , Кислород (O2) , Гелий (He) , Водород (H2), Ацетилен ( С2H2 ) , Аргон (Ar) , Амиак , Пропан. Криогенные жидкие газы Азот жидкий, Аргон жидкий, Гелий жидкий , Углекислота жидкая , Жидкий кислород. Рукава гибкие для криогенных газов производятся из нержавеющей стали оплетенные нержавеющей проволокой. Так же важно знать способы соединения, диаметр, длину, давление.
