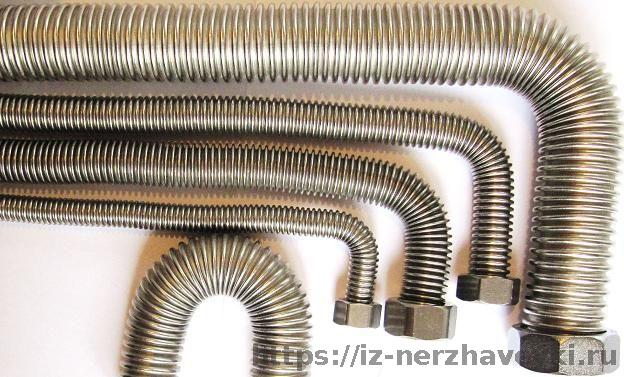

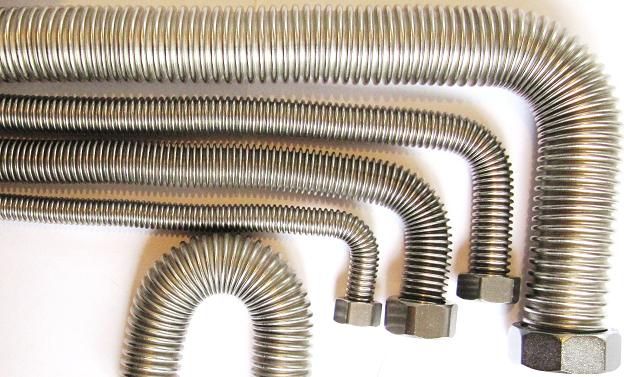

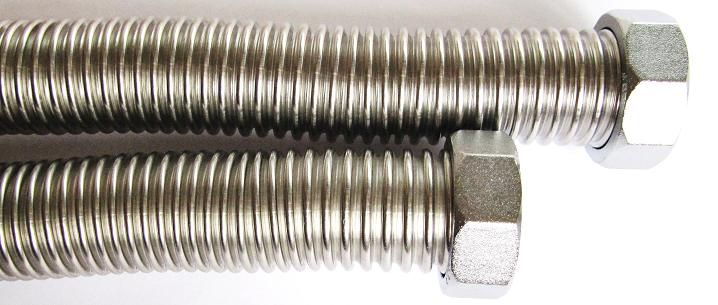

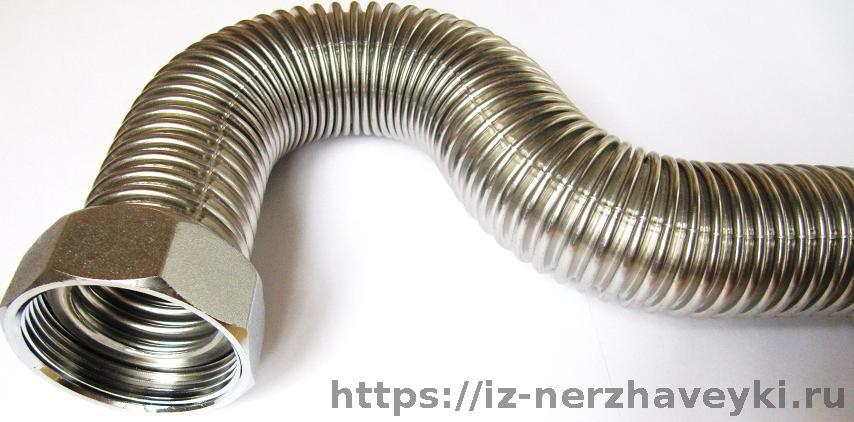

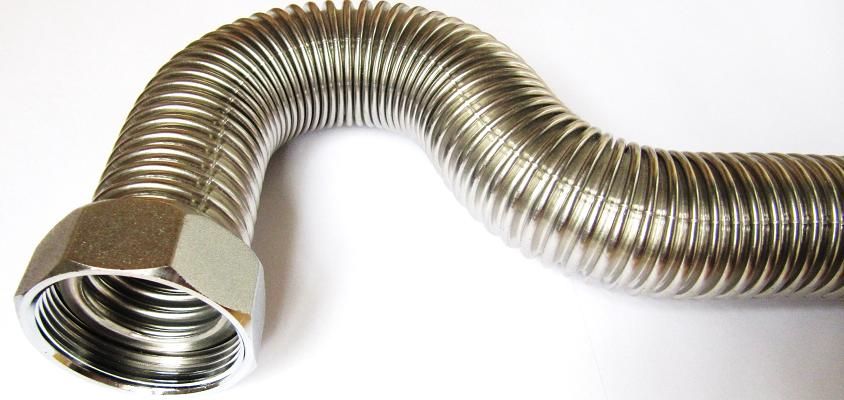

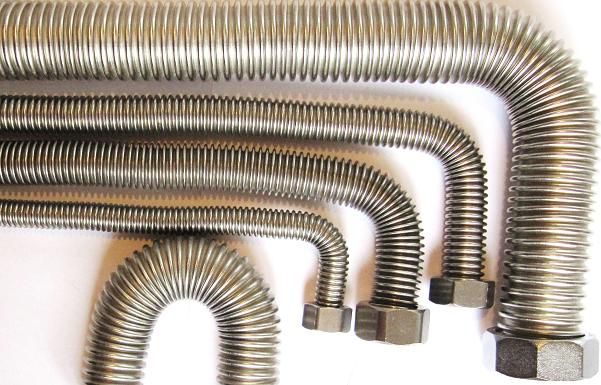

Гибкая подводка 2 дюйма.

   Гибкая подводка для воды 50 мм или 2 дюйма, для быстрого монтажа отопления, водоснабжения, газоснабжения, пищевой и химической промышленности.

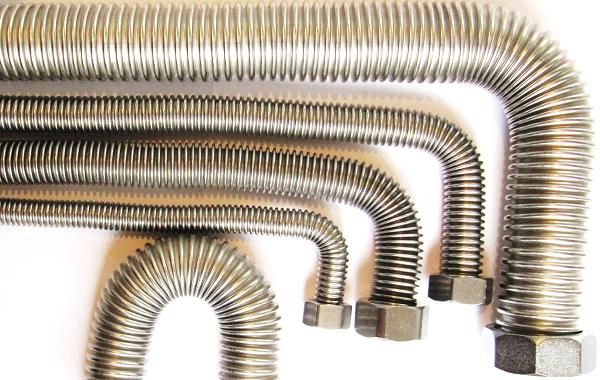

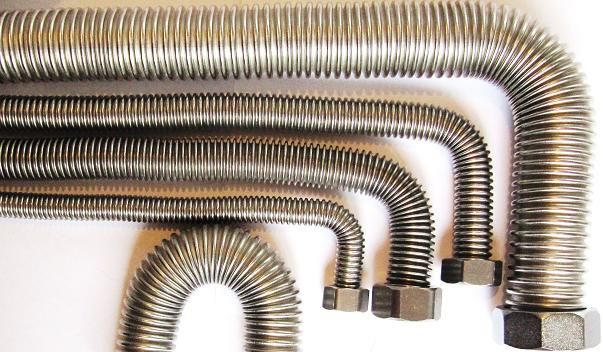

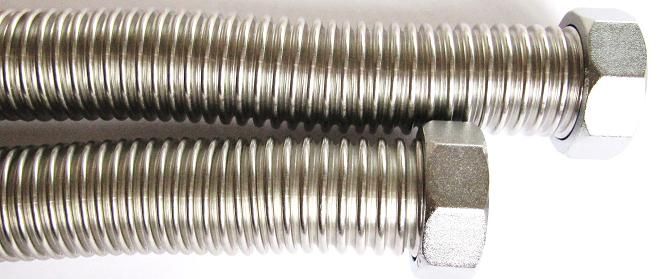

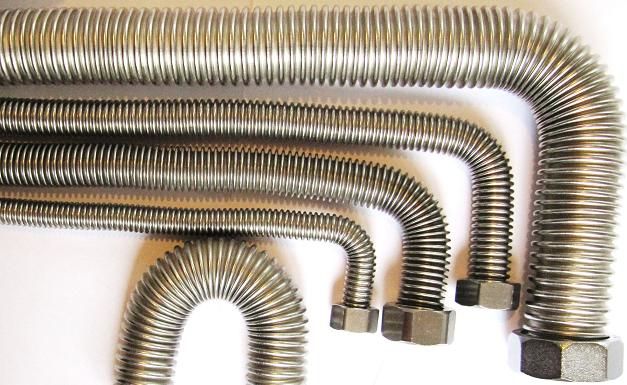

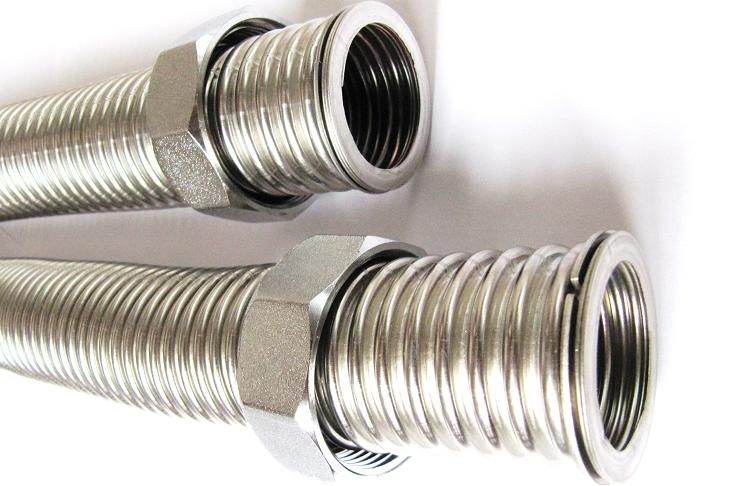

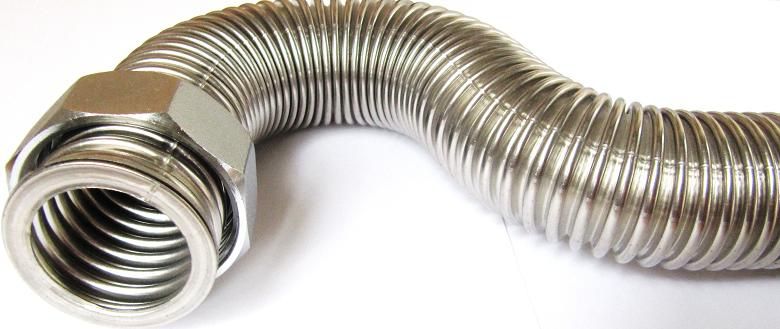

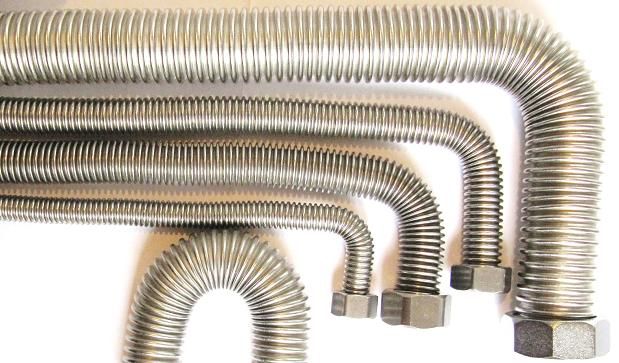

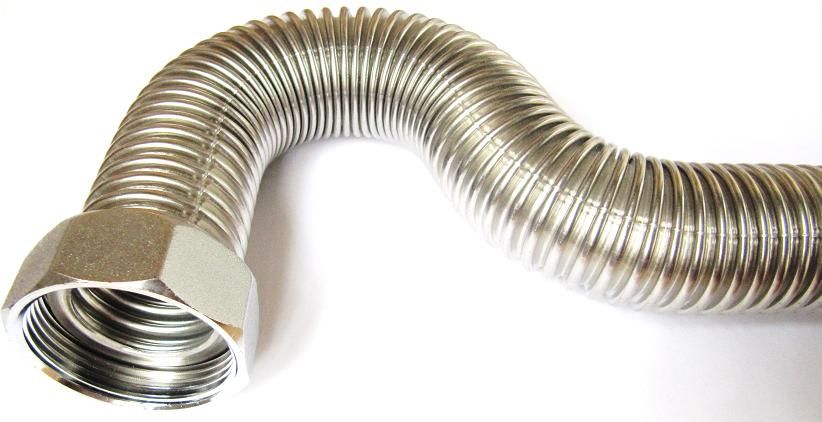

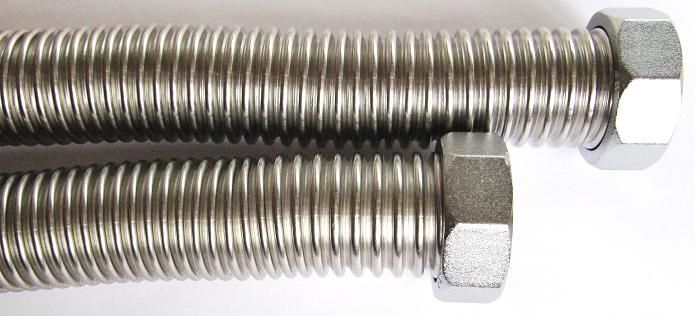

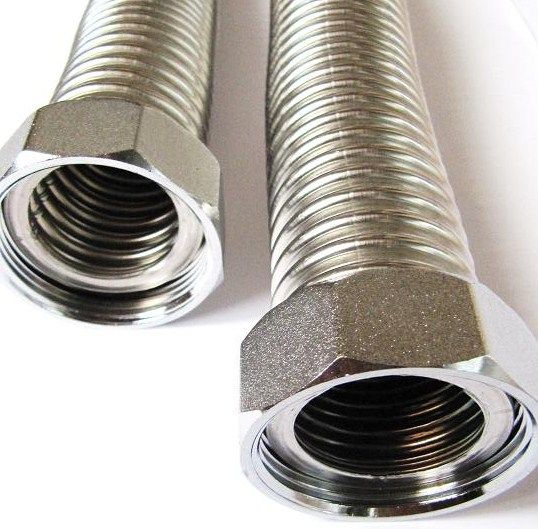

Гибкая подводка 2 дюйма из нержавеющей стали - это гибкий шланг сделанный из нержавеющей  гофра трубы, с накидными гайками по кроям. Гибкая подводка из нержавейки производится двух видов универсальная для воды, для газа, для пищевых и хим. производств из марки 304. И гибкая подводка из нержавеющей стали марки 202, которая производится только для газа, она дешевле за счёт дешёвых материалов.

Гибкая подводка 2 дюйма из нержавеющей стали пришла на смену старой из резинового шланга оплетённого проволокой. Гибкая подводка 2 дюйма 50 мм изготавливается из гофрированной трубы, но и она сильно отличается друг от друга. Гибкая подводка для газа изготавливается из 202 нержавейки в ней мало никеля концовки изготовлены из железа которое ржавеет, но для газа эти технические характеристики подходят. Гибкая подводка для воды изготавливается из 304 нержавейки там в 10 раз больше никеля. Точные данные можно посмотреть в ГОСТ. Гибкая подводка для воды 2 дюйма сильфонного типа универсальная и подходит для любых трубопроводов. Важно и то что у сильфонной гибкой подводки есть все основные диаметры а длина изготавливается под заказ. Теперь можно обойтись без сварных работ при монтаже котельных. Это просто и безопасно для помещений маленьких размеров из дерева.

Гибкая подводка 50

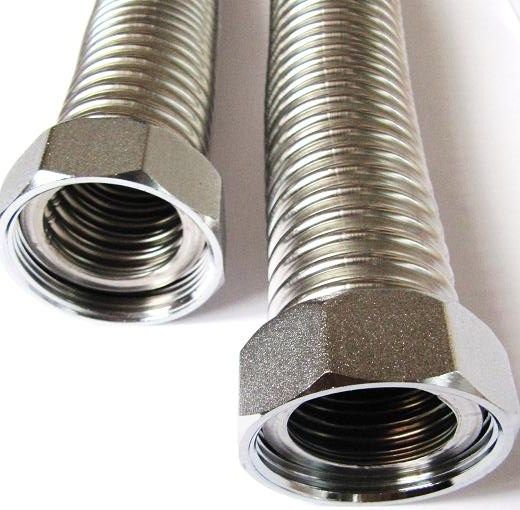

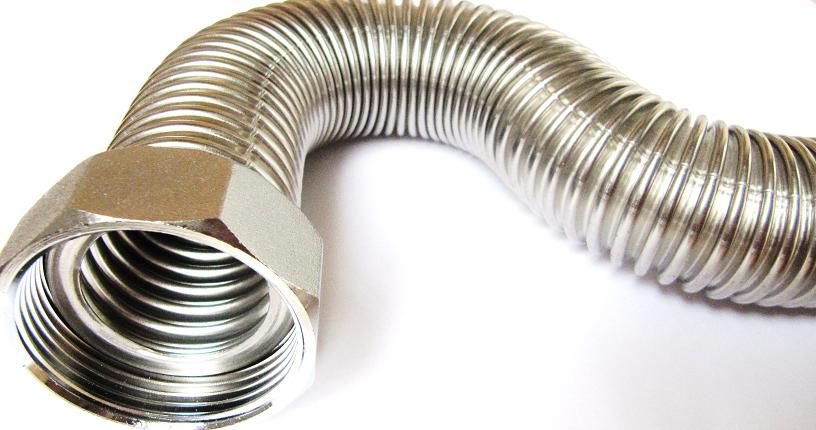

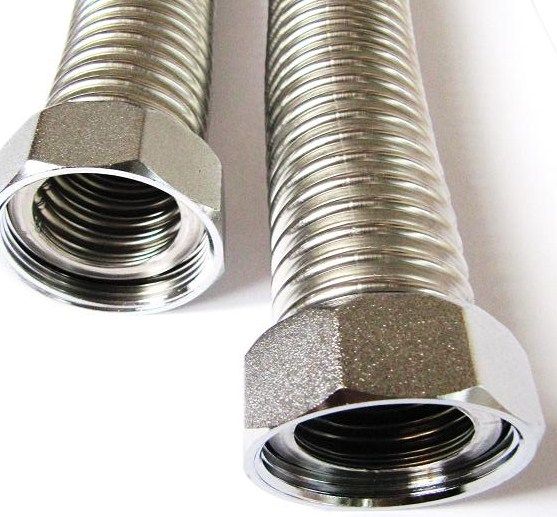

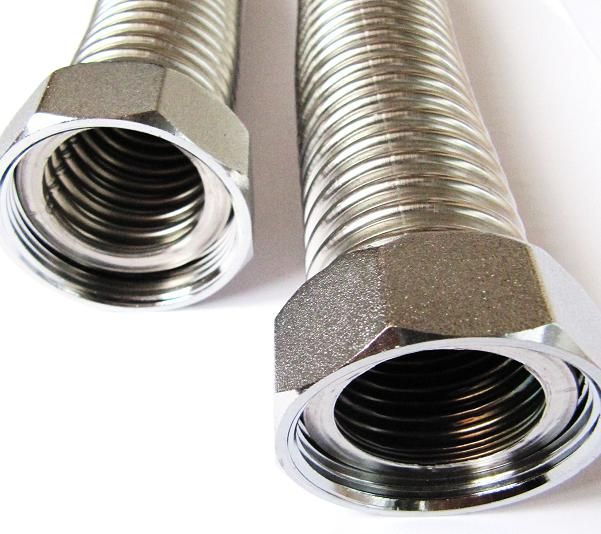

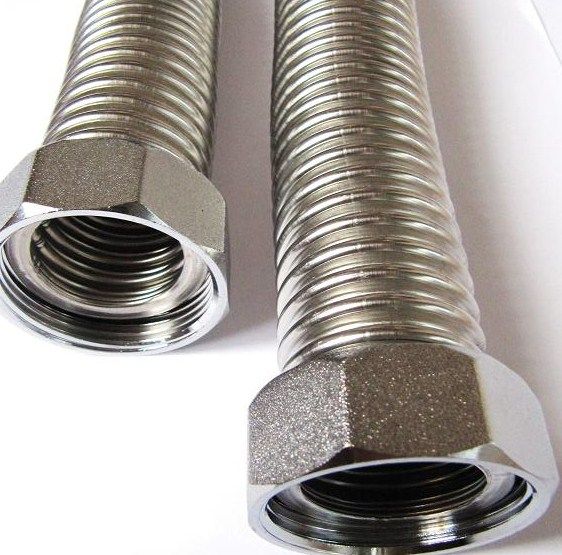

Гибкая подводка 2 дюйма 50 мм, изготавливаются с одинаковыми размерами на обоих концах гибкой подводки. Накидные гайки это быстро разъёмное соединение точнее пол американки. Для того чтобы собрать цельный фитинг нужно дополнить ниппелем для наружной резьбы. Встречаются пример это когда нужна гибкая подводка с одной стороны 2 1/2, а с другой гибкая подводка 2 дюйма 50 мм. Первый вариант дешёвый надо взять гибкую подводку 2 дюйма и переходные латунные фитинги 2 х 2 1/2 переходной ниппель или обратную футарку. Но если через небольшой диаметр трубы пропускать большой объём жидкости мы можем создать вибрацию. Гофрированная труба из нержавеющей стали не исключение. Что бы ни допустить таких ситуаций лучше взять гибкую подводку 2 1/2 дюйма. И воспользоваться для перехода на 2 дюйма для внутренний резьбы футаркой, а для наружной резьбы переходным ниппелем. Гибкая подводка 2 дюйма помогает экономить на таких резьбовых фитингах как отвод (уголок) и разъёмное соединение (американка). Намного дешевле приобрести гибкую подводку из нержавеющей стали, нежели трубы с разными фитингами. Фитинги это дополнительные соединения а это основные места протечек. Гибкая подводка из нержавеющей стали в арсенале имеет все основные диаметры 1/2 дюйма, 3/4 дюйма, 1 дюйм, 1 1/4 дюйма, 1 1/2 дюйма, 2 дюйма, 2 1/2 дюйма.  А для соединения газового котла с распределительным коллектором и дальше с трубами отопления можно воспользоваться гибкой подводкой из нержавеющей стали. Самое главное чем меньше соединений тем меньше протечек.

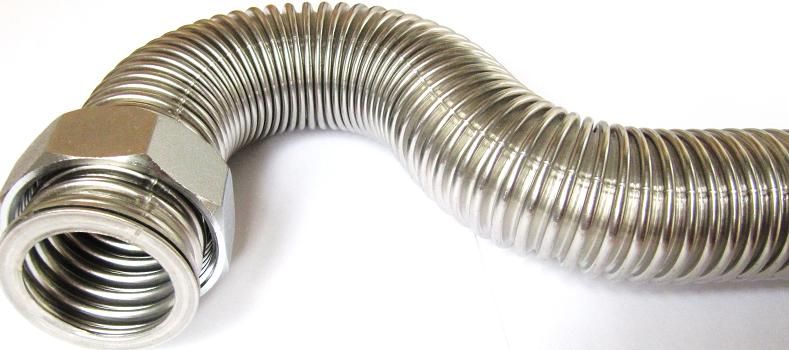

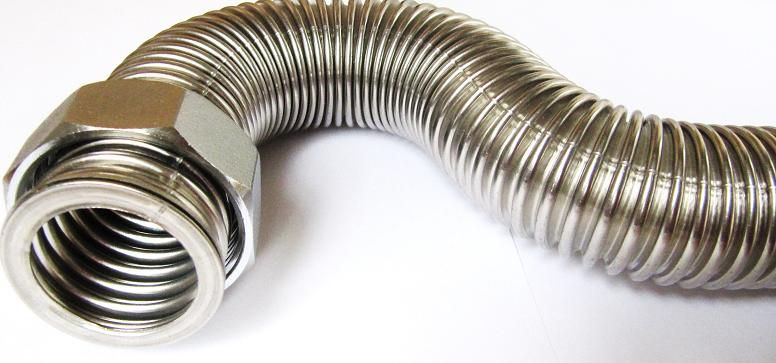

Гибкая подводка 2 дюйма - гибкий шланг из нержавеющей сильфонной трубы для быстрого монтажа котельного оборудования в частном доме. Такой способ подключения напольных котлов к системе отопления стал востребован относительно недавно. Из плюсов это возможность быстрого демонтажа котла и его ремонт. Гибкая подводка 2 дюйма производится из 304 нержавейки, способ соединения накидные гайки. Накидная гайка притягивает гибкую подводку из нержавеющей стали, через плоскую прокладку. Уплотнение фторопласт Ф4 (тефлон) выдерживает температуру в +250 градусов. Ещё одно преимущество не нужно ловить соосность при подключении, причём в ограниченном пространстве. Гибкая подводка 2 дюйма 50 мм из нержавеющей стали, работает как компенсатор. При перегревах котла выброс перегретого теплоносителя из него не нарушит целостность трубы и соединений. Гибкая подводка для воды 2 дюйма из нержавеющей стали применяется и в молочной промышленности, к примеру даже незначительное соприкосновение с латунью может испортить молоко. Гибкая подводка 2 дюйма внутри полностью состоит из пищевой нержавейки 304.

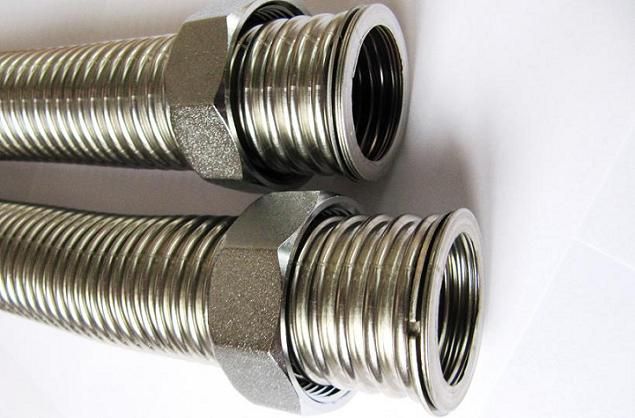

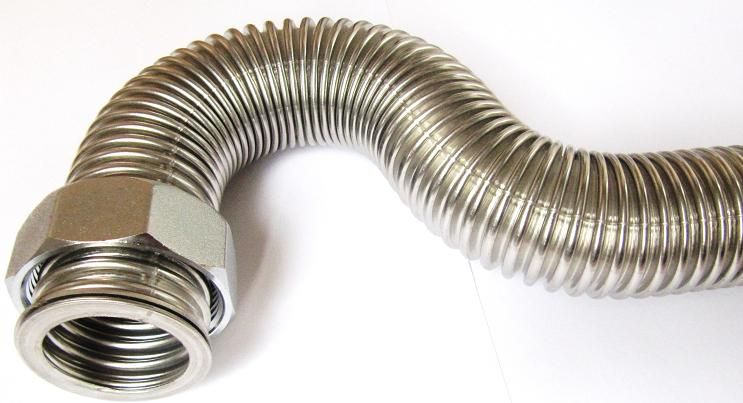

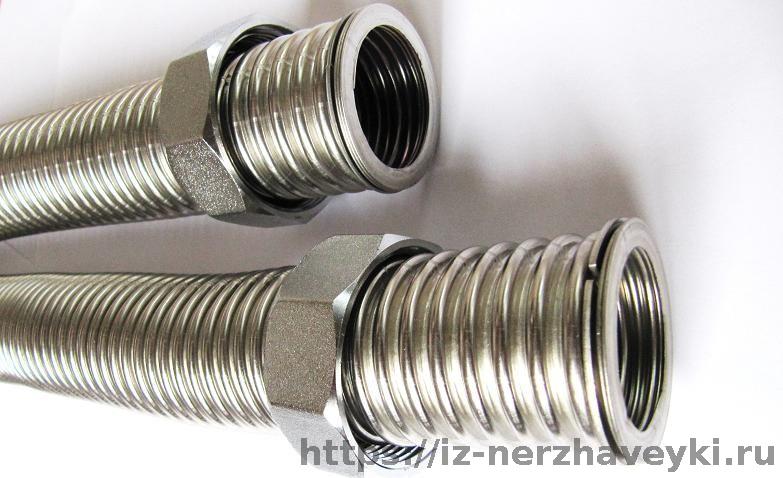

Конструкция Гибкая подводка 2 дюйма 50 мм.:

• Сильфонный металлорукав - гофрированная труба с стенкой 0,3 мм из нержавейки AISI 304 российский аналог 9Х18Н9 ( углерод - 9 %, хром - 18 %, никель - 9 %)

• Накидная гайка - гайка латунная марка сплава CW617N по DIN EN 12449 российский аналог ЛС59-2 ( медь - 59 %, свинец - 2 %, цинк — остальное) покрытие никель с внутренней цилиндрической резьбой BSPP DN 2 дюйма условный диаметр 50 мм ( этот размер равен двум множителям 2 х 25 (1 дюйм = 25 мм), российский ГОСТ 6357-81 на резьбу где указывается количество витков и тд

• Прокладка — это вырезанное изделие прокладки из цельного листа фторопласт Ф - 4 по ГОСТ 1007-80, фторопласт сложный материал который поставляется с завода в листах или стержнях, дальше изготавливаются изделия механическим способом ( данные материал не плавится и не формуется прессами )

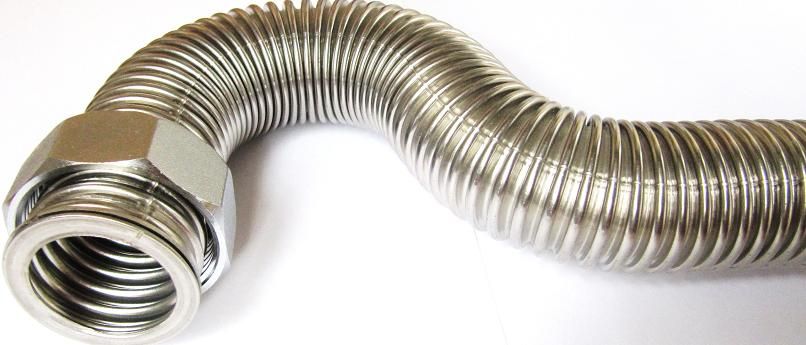

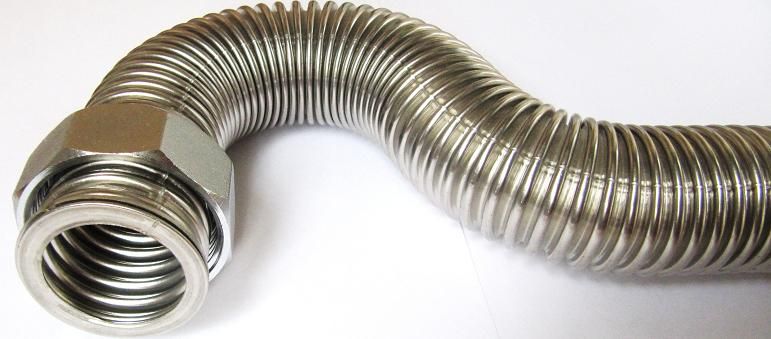

• Стопорное кольцо — кольцо из стали вырезанное из листового металла служит усилением при прижатии втулки прокладки к двум фальцам в момент затягивания такого удержания развальцованного фальца, при стягивании накидной гайки

Технические характеристики Гибкая подводка 2 дюйма 50 мм. (сильфонный гибкий шланг, металлорукав):

• внутренняя цилиндрическая резьба британский стандарт BSPP DN 2 дюйма

• Условный диаметр DN - 50 мм ( 2*25=50)

• рабочие давление PN - 10 атм

• длина цельного металлорукава - от 0,4 метра до 10 метров

• рабочая температура от -50 до +440

• рабочая температура уплотнения фторопласта-4 от -50 до +250

• диаметр металлорукава - внешний диаметр по гофре 50 мм, внутренний по гофре 40 мм

• минимальный радиус изгиба - 150 мм

• длина одной гофры - 6 мм

• теплопроводность — 17 Вт/м*К

Применение

Гибкая подводка 2 дюйма 50 мм. (сильфонный гибкий шланг, металлорукав):

• Нефтегазовая промышленность для перекачки нефти, газа, ГСМ, топлива, а также других углеводородов который образуются в результате переработки нефти.

• Нефтехимические производства который перерабатывают соединения полученные после ректификации нефти и газа.

• Химическая промышленность это разнообразные агрессивные среды, даже такие как кислоты и щелочи .

• Энергетика где гибкая подводка 2 дюйма решают вопросы по перекачки охлаждающих жидкостей, и подаче ГСМ горюче смазочных материалов.

• Машиностроение сегодня там все больше применятся оборудования с высокими скоростями резки и для этого нужны трубопроводы для подачи масла. Пневматическое оборудование в котором применяется сжатый воздух, это безопаснее чем электрическое оборудование в помещениях с легко воспламеняемыми материалами.

• Судостроение где постоянно трубопроводы находится в воде, гибкая подводка 2 дюйма полностью изготавливаются из нержавеющей стали, это один из основных характеристик рукавов высокого давления.

Руководство по монтажу Гибкая подводка 2 дюйма 50 мм. (сильфонный гибкий шланг, металлорукав):

• Не допускать перегиб подводки меньше установленного минимального радиуса.

• Очистка и обработка поверхностей фальцев к уплотнению , должна быть ровная с максимальной площадью. Для выравнивания и увеличения поверхности к которой будет прикручиваться гибкая подводка 2 дюйма нужно воспользоваться плоским напильником. Плоскость такой поверхности должна быть максимально большой во избежании прорезания прокладки.

• Перед присоединением накидных гаек необходимо придать подводке нужную конфигурацию.

• Не допускать изгиба подводки на участке ближе 70 мм к накидной гайке

• Не перегибать повторно и не растягивать

• Не допускать перекручивание подводки

• Подсоединение подводок только с плоскими прокладками толщиной от 3 мм, без других уплотнителей

• Температура зависит от материала используемых уплотнений (резина +70°C, паронит +250°C, фторопласт +250°Cт, медь +400°C )

• Придание нужной конфигурации гибкой подводки производиться вручную

• Для избегания прорыва прокладок не перетягивайте гайки

• Соблюдайте рекомендованное рабочие давление

• При повреждении заменить целиком

• Запрещается использовать подводку без стального стопорного кольца

Гибкая подводка 2 дюйма для системы отопления частного дома, это лучшее решение для подключения котла к системе с коллектором отопления с гидрострелкой. Почему это так важно по сравнению с другими видами труб. При перегреве в котле отопления теплоносителя, происходит выброс прежде чем сработает автоматика. А гибкая подводка для воды 2 дюйма из нержавеющей стали работает как осевой компенсатор. Еще один плюс это удобство подсоединения и рассоединения при ремонте котла. Не нужно вымерять углы и соосность при монтаже.

• ГПН-50-0,4 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 0,4 м.

• ГПН-50-0,5 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 0,5 м.

• ГПН-50-0,6 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 0,6 м.

• ГПН-50-0,7 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 0,7 м.

• ГПН-50-0,8 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 0,8 м.

• ГПН-50-0,9 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 0,9 м.

• ГПН-50-1,0 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 1,0 м.

• ГПН-50-1,1 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 1,1 м.

• ГПН-50-1,2 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 1,2 м.

• ГПН-50-1,3 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 1,3 м.

• ГПН-50-1,4 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 1,4 м.

• ГПН-50-1,5 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 1,5 м.

• ГПН-50-2,0 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 2,0 м.

• ГПН-50-2,5 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 2,5 м.

• ГПН-50-3,0 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 3,0 м.

• ГПН-50-4,0 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 4,0 м

• ГПН-50-5,0 - Гибкая Подводка Нержавеющая сталь 2 дюйма ( 50 мм ) вн./вн. х 5,0 м
