РВД рукав высокого давления с фланцами.

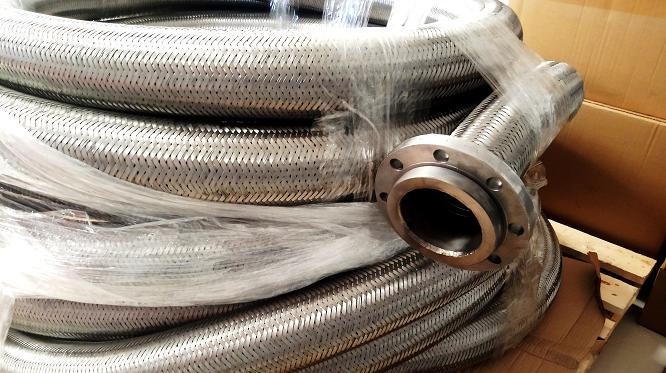

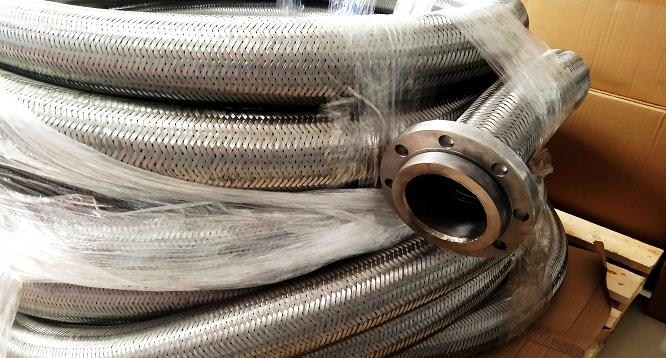

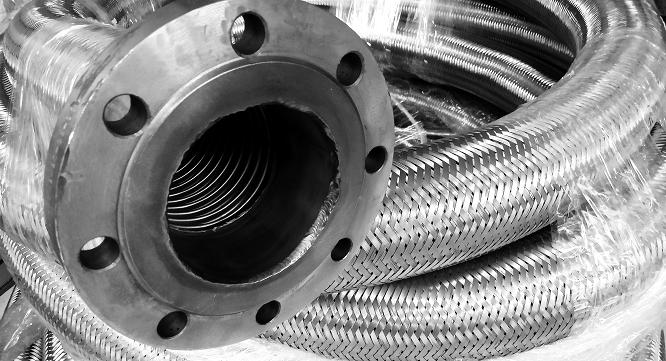

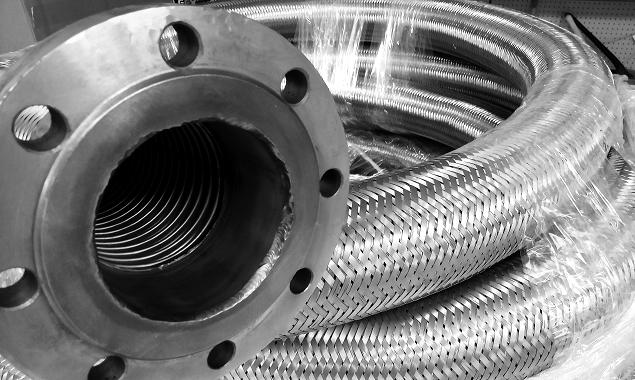

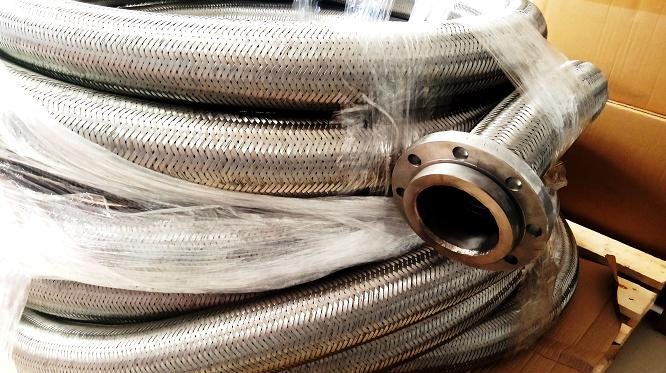

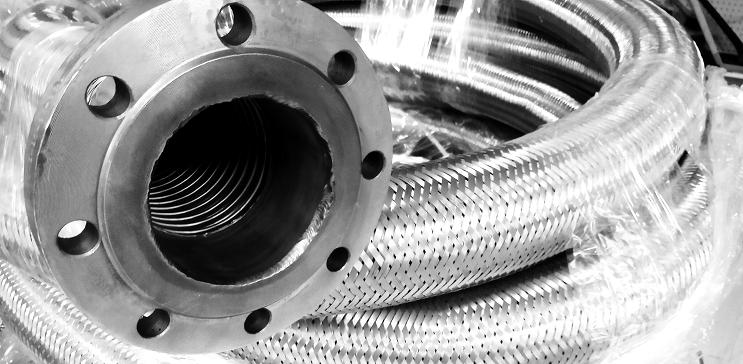

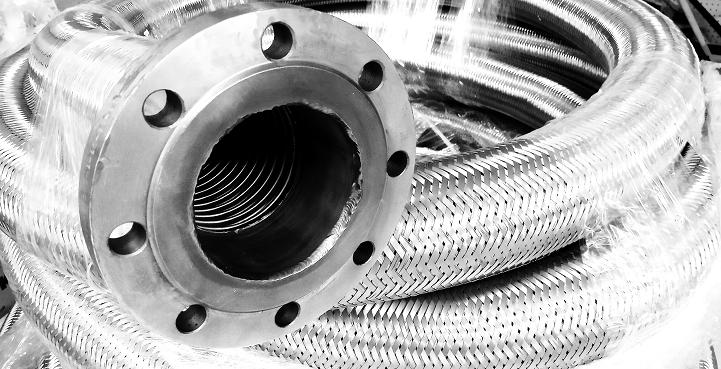

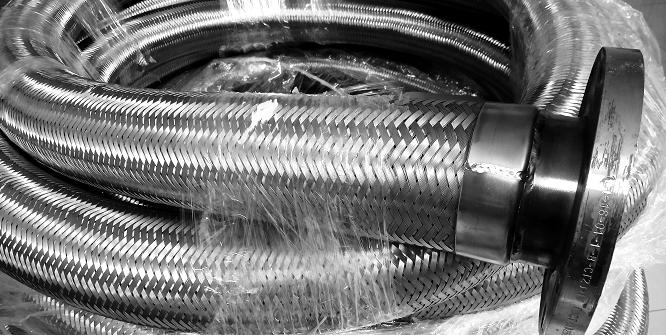

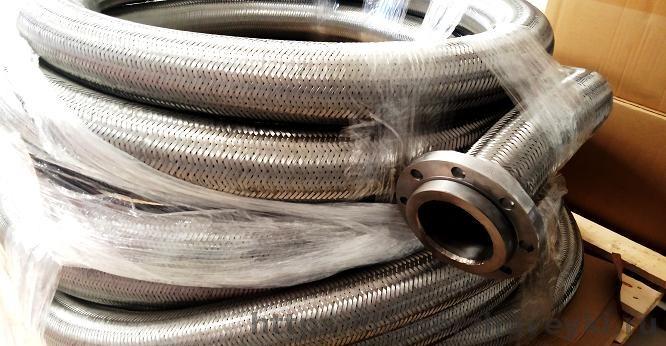

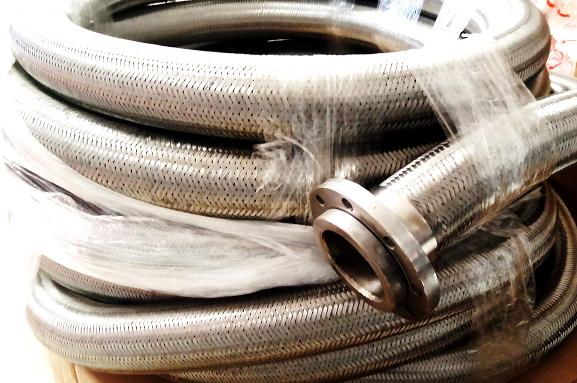

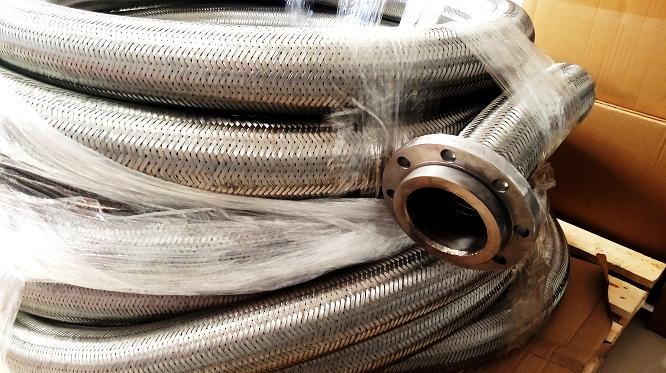

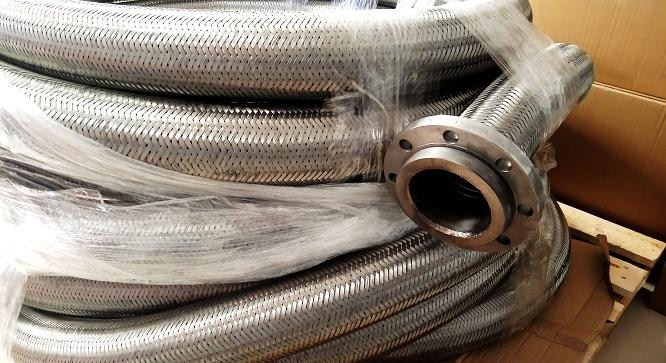

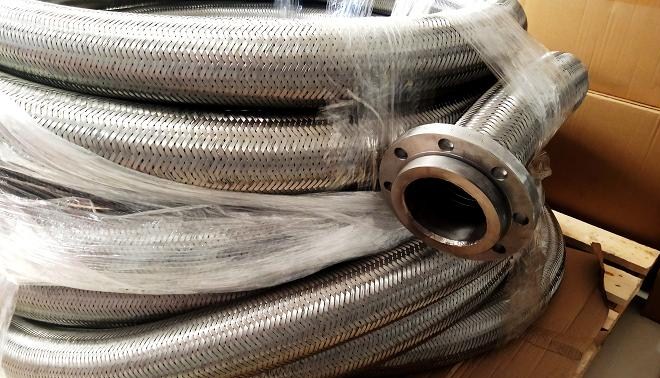

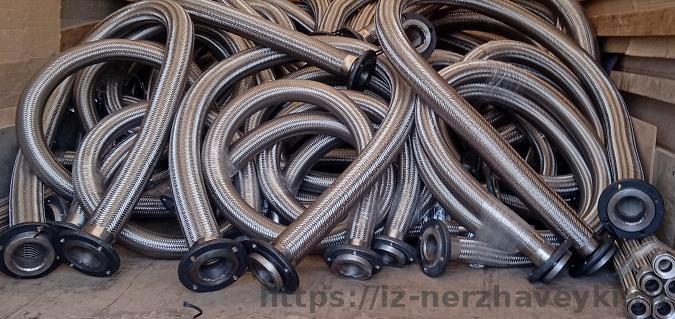

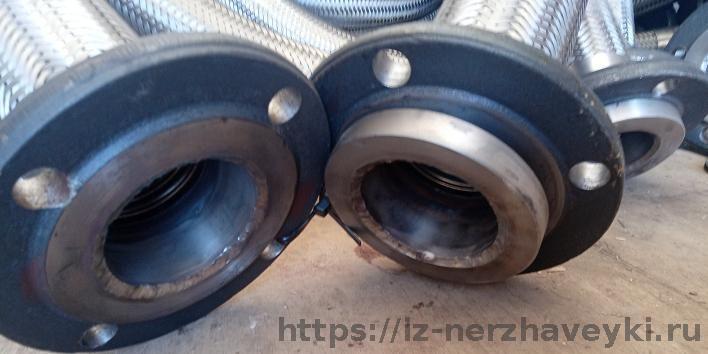

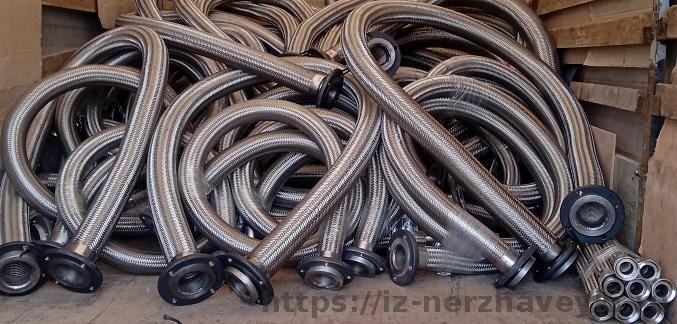

Металлорукав с фланцами.

Металлорукав с фланцами - это новый технологичный вид соединения гибкими рукавами высокого давления из нержавеющей стали AISI 304, эта маркировка соответствуют советскому ГОСТ для нержавейки 09Х18Н9. ГОСТ включает состав металлов кроме железа где первым указано содержание углерода 09 %, вторым Хром Cr 18%, третьим Никель Ni 9%. Большинство технических характеристик будет определятся составом материала из которого производится РВД рукав высокого давления из нержавейки. Производство металлорукавов это технологический процесс связанный с большим количеством ручной работы. На первом этапе рулон из нержавеющего листа нарезается на штрипсы нужной ширины. В дальнейшем он будет формироваться в трубу с сварным швом. Дальше идет формирование гофр на трубе. На следующем оборудовании эта гибкая труба оплетается проволокой из нержавейки AISI 304. Дальше вступает токарь который вытачивает втулку на которую будет приварена сильфонная труба в оплетке и накрыта приваренным стаканом который выточил токарь. Но и сами фланцы нужно подготовить, к примеру лучший вариант когда рукав высокого давления с одной стороны с поворотным (свободным фланцем). Но для его изготовления закупается два фланца из которого токарь делает один комплект. Поэтому цены на свободные фланцы выше стационарного фланца. Конечно если рассматривать самый дешевый вариант это рукав высокого давления с неповоротными фланцами из стали Ст20. Также цена зависит и от диаметра рукава самый большой это 250 мм и он может выдерживать давление до 16 бар. Соответственно диаметр 6 выдерживает до 250 бар. Чем больше диаметр тем меньше давление выдерживает металлорукав. Есть не большая корреляция у таких рукавов с температурой, но корреляция давления у синтетических труб (Полиэтиленовые, полипропиленовые, полиэтилены различной сшивки пекс или перт, и тд) гораздо выше точнее в разы. Для синтетических труб есть графики с давлением относительно температуры. Для рукавов высокого давления из нержавеющей стали таких графиков не нужно. Технические характеристики у РВД рукавов высокого давления из нержавеющей стали делаются на каждую партию в виду изменения диаметров, количества оплеток, способа соединения и т д. Но и сертификаты на соответствие ГОСТ (который были сделаны при союзе) тоже будут не много не достоверны, в виду того что данная продукция появилась относительно недавно. Рукава высокого давления с фланцами из нержавеющей стали это материал для быстрого монтажа, который помогает решить вопросы с углами и соосностями.

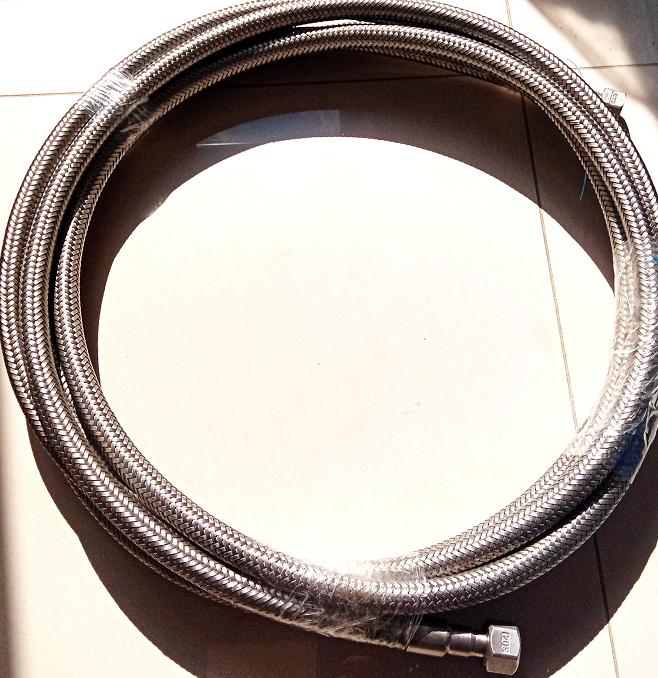

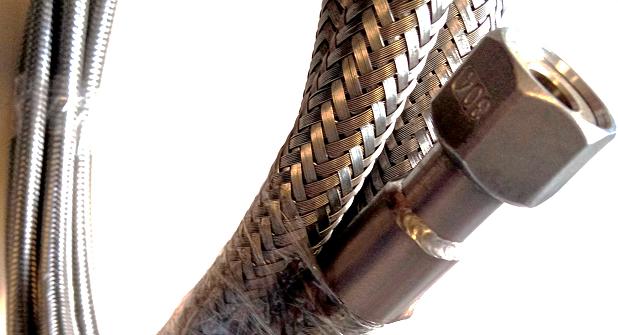

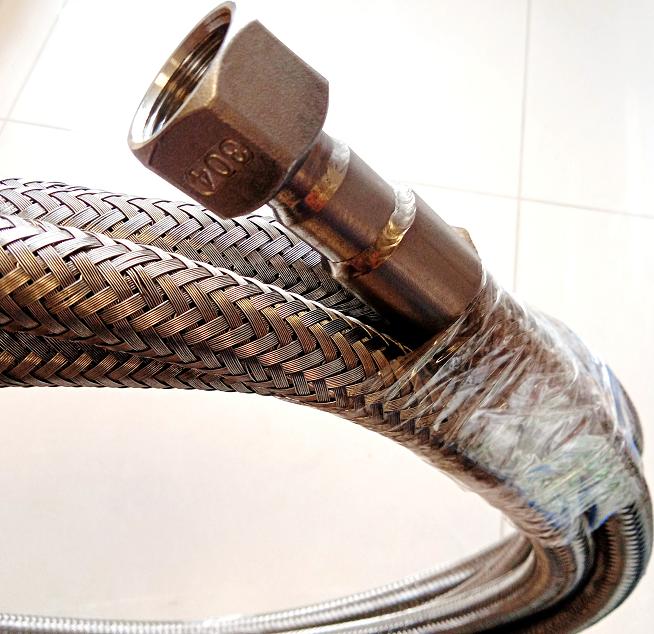

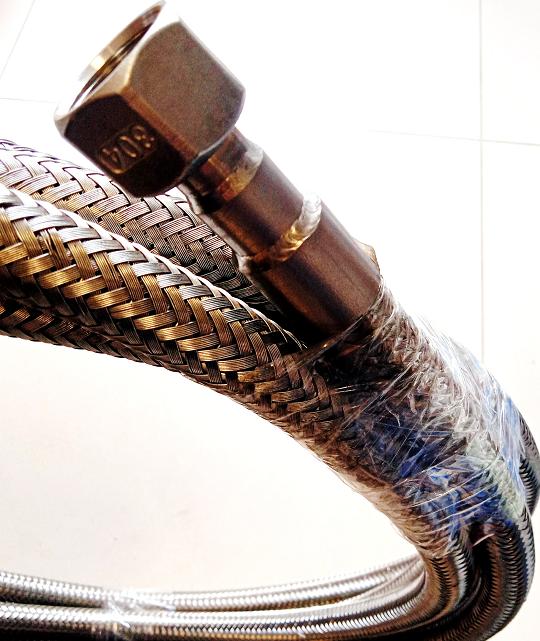

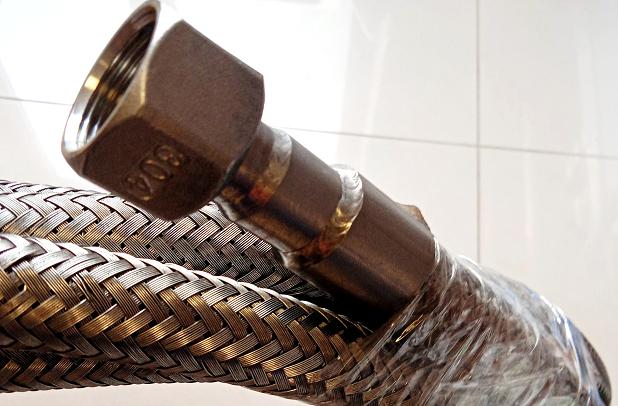

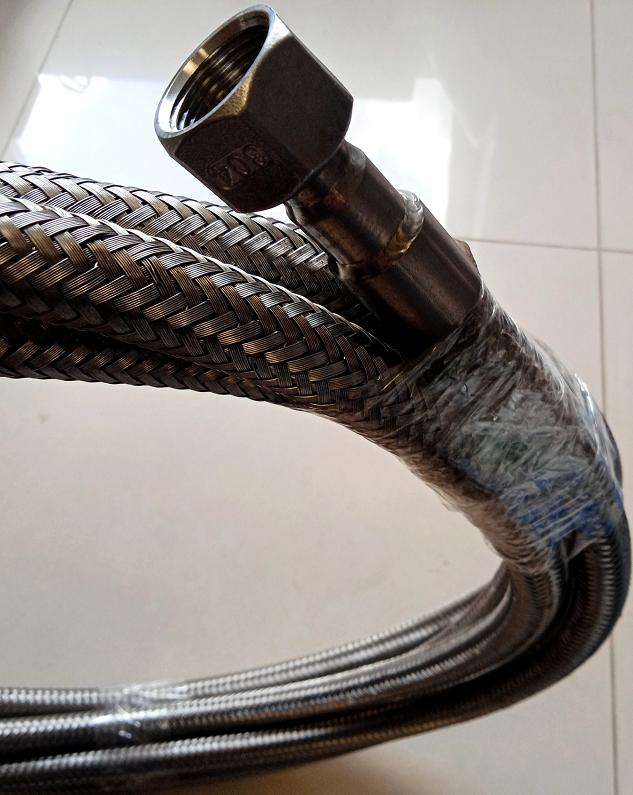

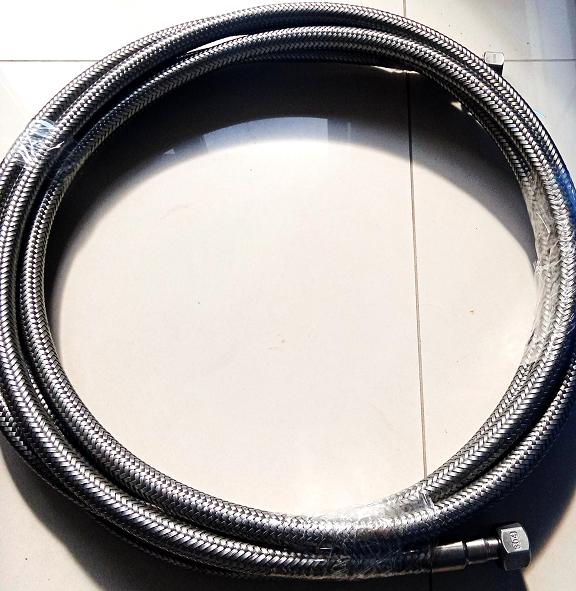

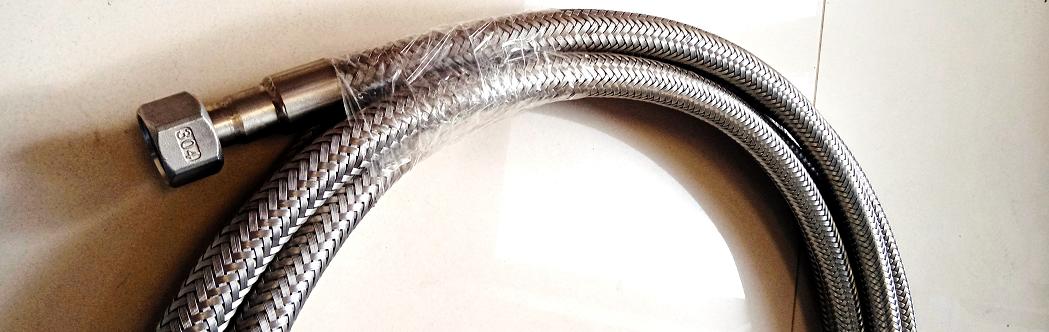

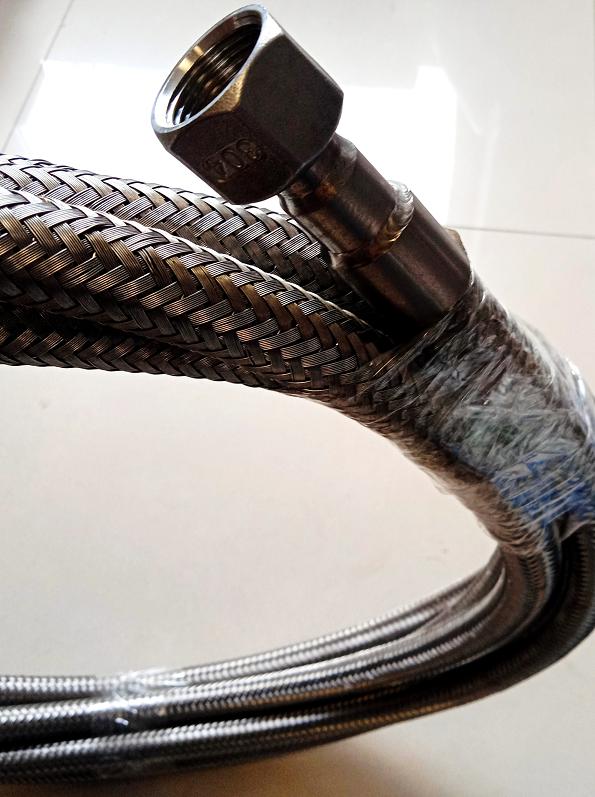

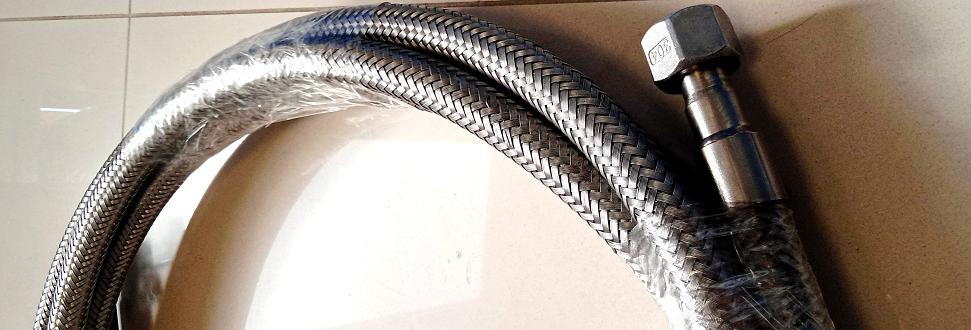

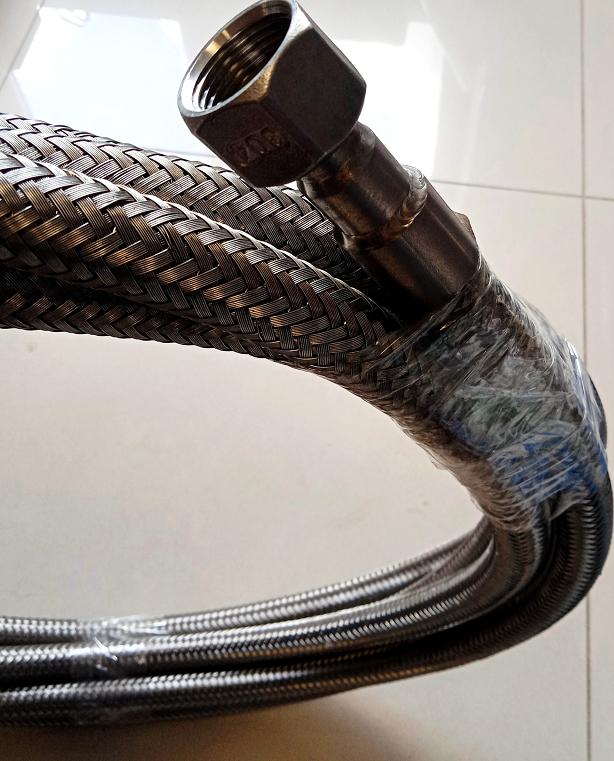

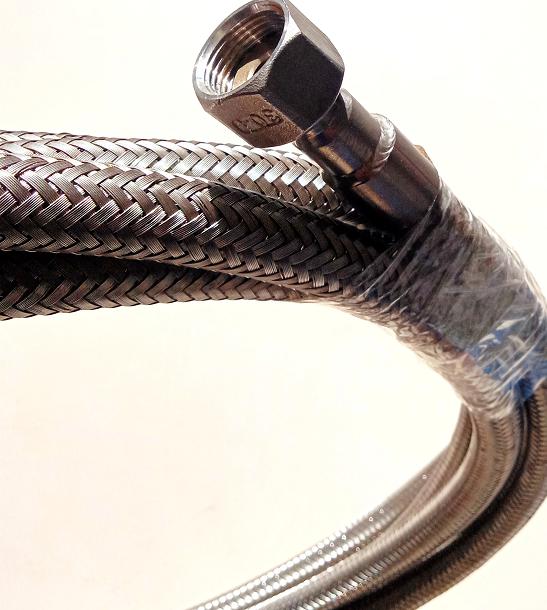

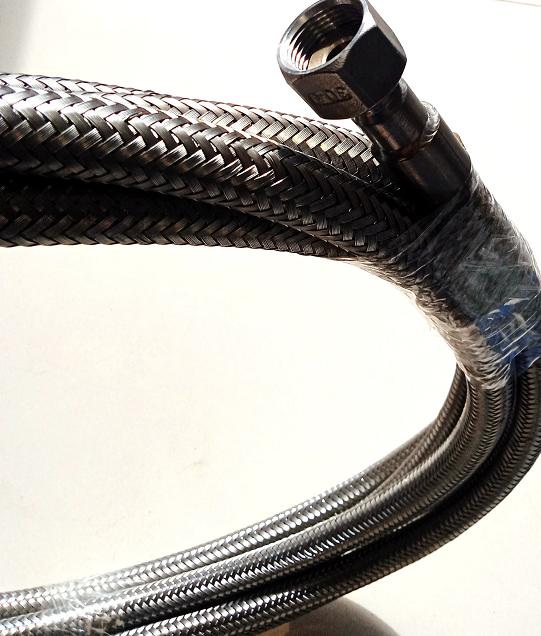

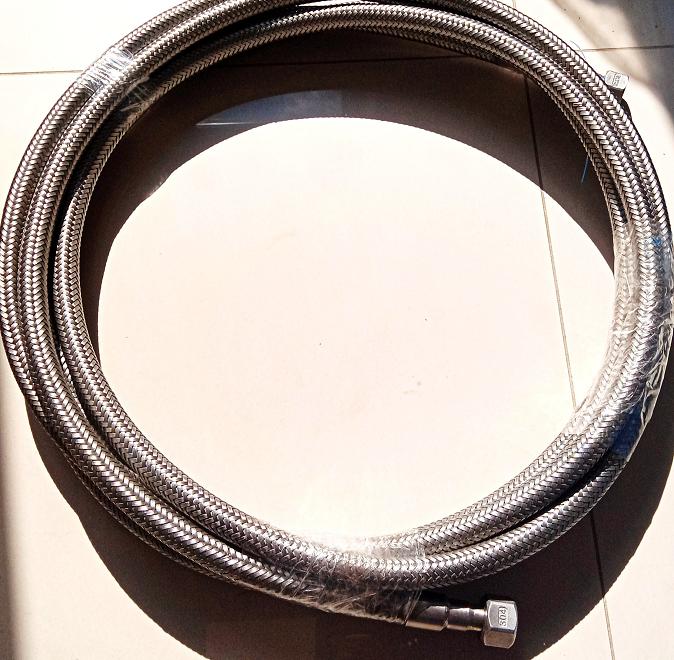

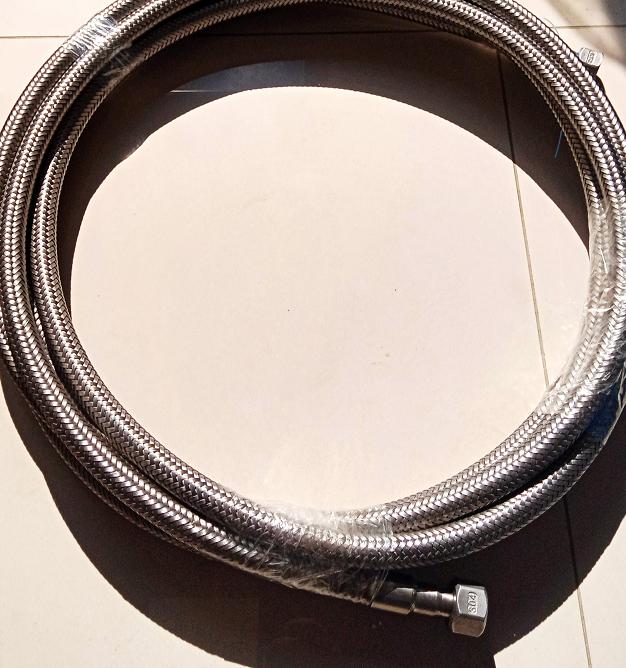

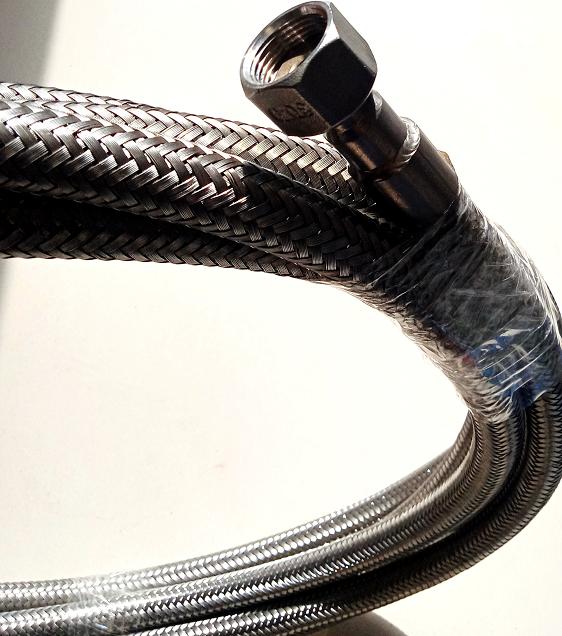

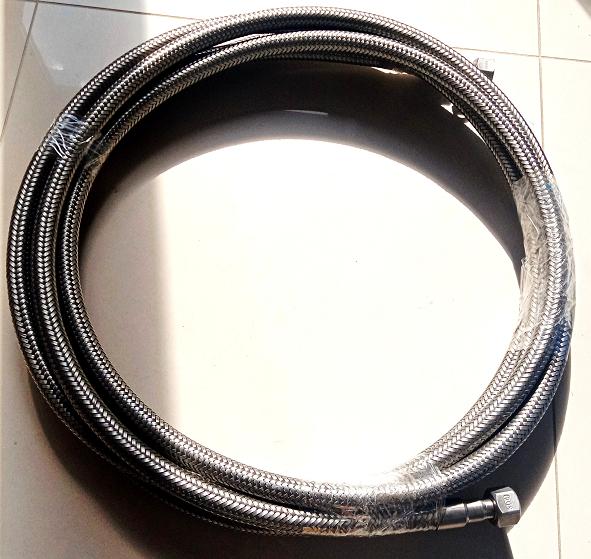

Металлорукав.

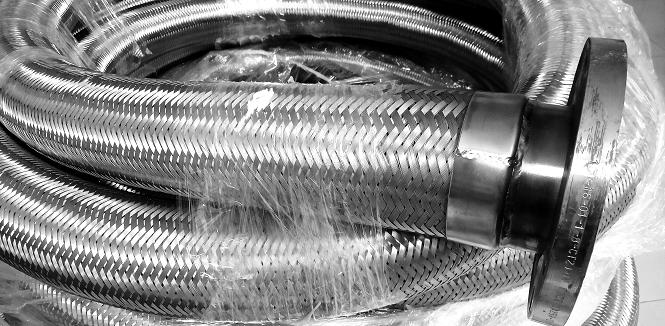

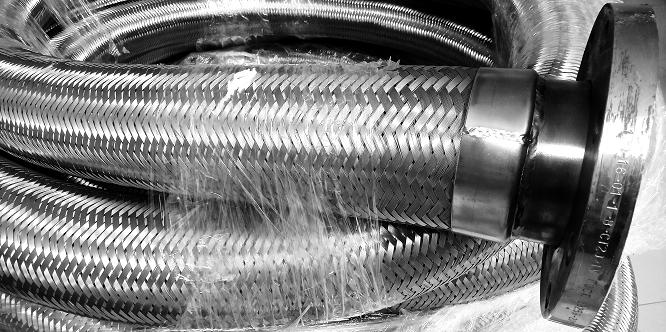

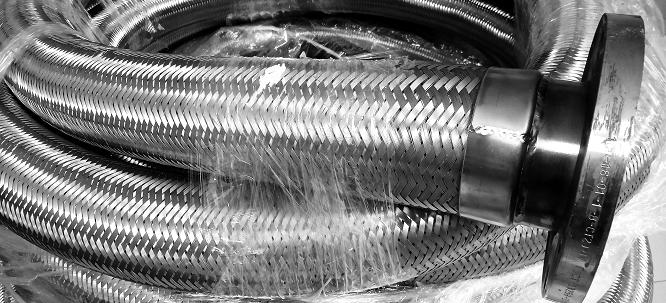

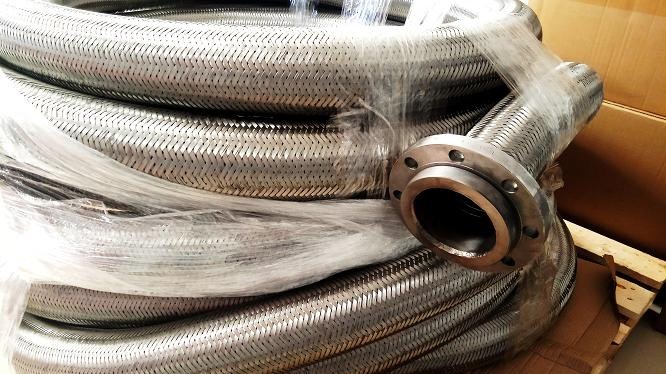

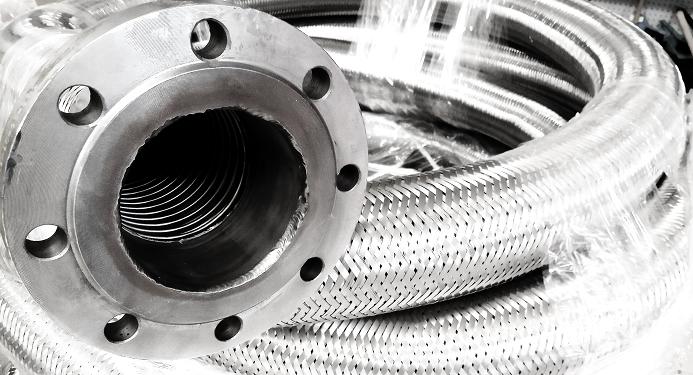

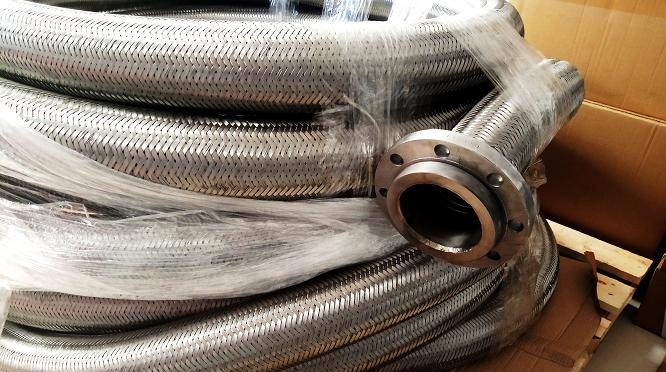

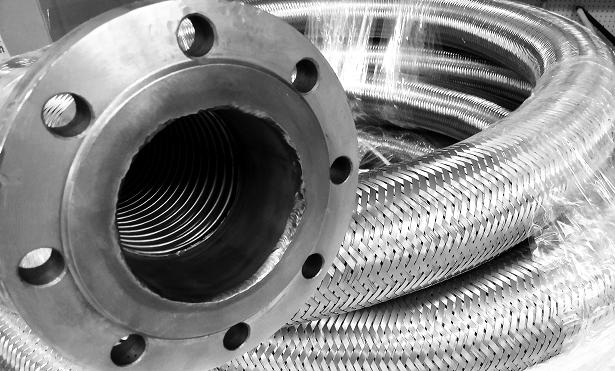

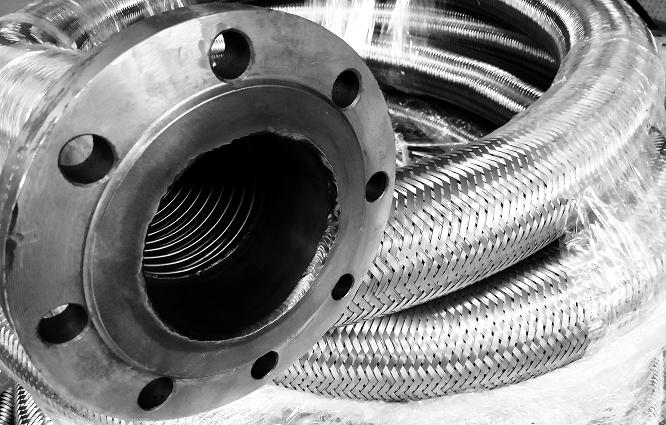

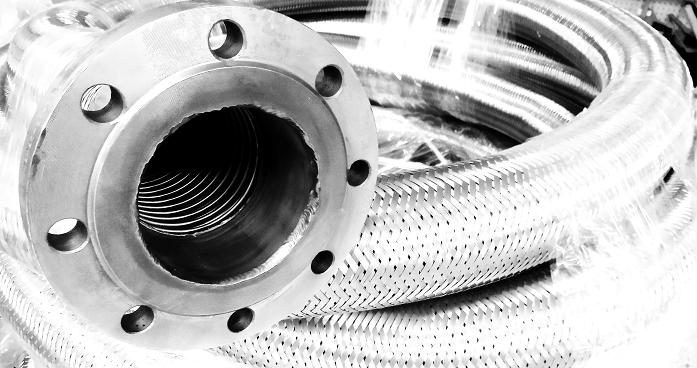

Металлорукав с фланцами — это рукав сильфонного типа высокого давления оплетенный поверх проволокой. Гофрированный стальной шланг и оплетка производятся из нержавеющей стали AISI 304 что соответствует советскому и российскому ГОСТ на нержавейку 9Х18Н9. Данный сплав стали это железо и добавки в процентом отношении 9 % углерода, хрома — 18%, никеля 9%. Все технические характеристики можно посмотреть в ГОСТе для этого сплава. Конструкция металлорукава с фланцами предусматривает одну или несколько оплеток, увеличение слоев повышает рабочие давление изделия. Гофра труба с оплеткой прикрепляется при помощи сварки к нержавеющему патрубку. Поверх сварного шва одевается стакан (муфта, обейчик) который укрепляет и защищает данный узел от механических повреждений. По факту это получается металлорукав под приварку изготовленный полностью из нержавеющей стали. И уже к рукаву высокого давления из нержавеющей стали под приварку привариваются фланцы. Разновидность фланцев большая и по конфигурации и по материалам. Самый востребованный металлорукав с фланцами по ГОСТ 33259-2015 из стали Ст20. Сами фланцы могут быть не поворотные или поворотные. Не поворотный это приварной фланец приваренный к патрубку металлорукава. Поворотный фланец на приварном кольце, это свободно вращающийся фланец который притягивает приварное кольцо через плоскую прокладку к вальцу другого фланца. Обычно заказывают металлорукав с одной стороны с свободным фланцем ( вращающимся ) и с другой не поворотный. Дополнительно рукав высокого давления с фланцами могут с переходами это когда диаметр фланцев разный у одного металлорукава. Также могут быть приварены углы под 90 или 45 градусов. Если данное изделие будет применятся в условия циклического сгибания и разгибания то металлорукав с фланцами желательно усилить пружинами. На производствах с высокими температурами на металлорукав можно одевать термозащитный рукав из стекловолокна самый раскрученный бренд например пироджакет, он защищает от брызг расплавленного стекла или металла металлорукав с фланцами или например электрические кабели. Металлорукав с фланцами может быть полностью из нержавейки это когда фланцы привариваются из нержавеющей стали. Также для районов севера и сибири могут применятся фланцы из сплава стали 09Г2С-IV. Диаметры металлорукавов с фланцами основные размеры ДУ 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 мм.

Металлорукав с фланцами это стальной гибкий шланг с приваренными фланцами, в большинстве случаев полностью из нержавеющей стали. Для удешевления РНВД рукава нержавеющие высокого давления применяют стальные фланцы по ГОСТ 33259-2015 Ст20. Рассматривая конструкцию такой комплектации мы видим что теплоноситель или другая жидкость, пар, газ транспортируемые в внутри металлорукава практически не соприкасаются с фланцами. Рукав высокого давления это гофра труба оплетенная проволокой в один или несколько слоев выполненные из нержавеющей стали AISI 304. По кроям такой гибкий шланг в оплетке одевается на патрубок к которому приваривается. Сварной шов поверх укрепляется обечайкой который тоже приваривается к патрубку получается металлорукав под приварку дальше на патрубок одевается фланец, получается что что внутри фланца находится патрубок из нержавеющей стали. Поэтому фланцы зачастую проектируют из стали Ст20 или из стали 09Г2С ( это марка стали рекомендована для мест с более низкими или высокими температурами ) фланцы из нержавеющей стали безусловно лучше но и дороже соответственно. Для производства РНВД с фланцами применяются государственные стандарты ГОСТ, отраслевые стандарты ОСТ, стандарты предприятий СТП, технические условия. К примеру для сварки разработан ГОСТ 1771-76 в среде аргона и другие ГОСТы перечислим некоторые ГОСТ 33259-2015, ГОСТ 55599-2013, ГОСТ 15763-2005, ОСТ 103712-74, ТУ 3642-003-80018215-2015, ГОСТ 10498-82, ГОСТ 11068-81. Рассматривая СТП нужно заострить внимания на металлорукавах с фланцами для ПАО «Транснефть» их разработал ООО «НИИ Транснефть» и их применяет только эта корпарация. Данные по этим металлорукавам с фланцами описаны в обще технических требованиях ОТТ-23.040.70-КТН-073-11 а так же в других корпоративных стандартах. Рассматривая разновидности фланцев можно выделить одни из дорогих это фланцы шип/паз из нержавеющей стали. В данном случае если нужна замена старого металлорукава с фланцами, то лучше приобрести металлорукав под приварку. Дальше отрезать старые фланцы с патрубками, и уже к ним приварить металлорукав под приварку, это будет на много дешевле и быстрее. Такое же решение применимо и к металлорукавам с фланцами не которых европейских фирм, с учетом что старые фланцы не разрушены механически.
