Металлорукава криогенные из нержавеющей стали с пружинами

Металлорукав высокого давления.

Металлорукав высокого давления из нержавейки с пружинами по кроям - это решение для увеличения сроков эксплуатации периодические сгибаемых рукавов высокого давления. При сгибании нагрузка распределятся не равномерно, основная приходится по кроям. Эти места и нужно укрепить за счёт пружин. Поэтому сроки изготовления увеличиваются, нам нужно заказать пружины конкретно под каждый заказ у организация которая специализируется на производстве пружин. Пружины это дополнение к любым рукавам высокого давления с резьбами, фланцами, приварными, быстро разъемным. Очень часто заказывают металлорукава с переходом диаметра к примеру с диаметра 100 на 80. Рукав высокого давления из нержавеющей стали изготавливается путем добавления перехода который в варивается между фланцем и металлорукавом. Также изготавливается и с углами РВД, просто приваривается еще угол под 90 или 45 градусов.

Металлорукав.

Металлорукав высокого давления — это гибкий шланг который производится из нержавеющей стали AISI 304 российский аналог 9Х18Н9 ( углерод - 9 %, хром - 18 %, никель - 9 %). Конструкция состоит из сильфонного металлорукава, обечайки, оплетки, патрубка и конструктивных изделий для соединений например резьб, фланцев, БРС и других. Основа разных видов это металлорукав высокого давления под приварку, а уже к нему привариваются концовки. Но для сложных металлорукавов могут добавляться углы для подключения в не стандартных местах. Также могут добавляться пружины для металлорукавов с циклическим сгибанием и разгибанием. Такое решение распределяет нагрузку ближе к центральной части рукавов высокого давления. Гибкий сильфонный рукав в оплетке это возможность работать с большими температурами. В помещениях с расплавленными металлами, стеклом есть решение которое защищает от раскаленных брызг. Есть много защитных рукавов для сверх высоких температур один из них пироджакет это рукав из стекловолокна с силиконом. Металлорукав высокого давления может быть с разными диаметрами по кроям и системами соединения к примеру с одной стороны с фланцами на 100 а с другой стороны с клампом на 3 дюйма.

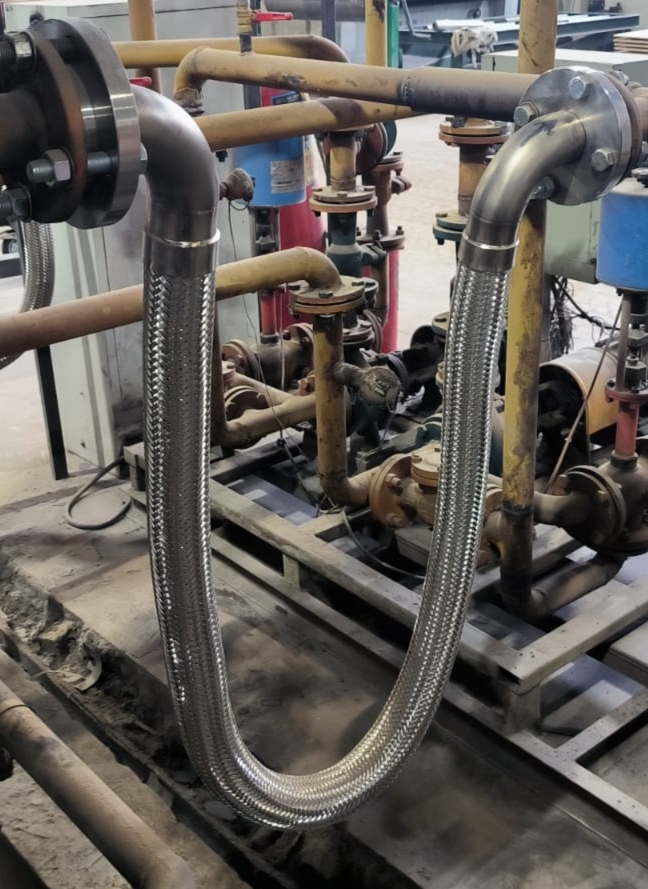

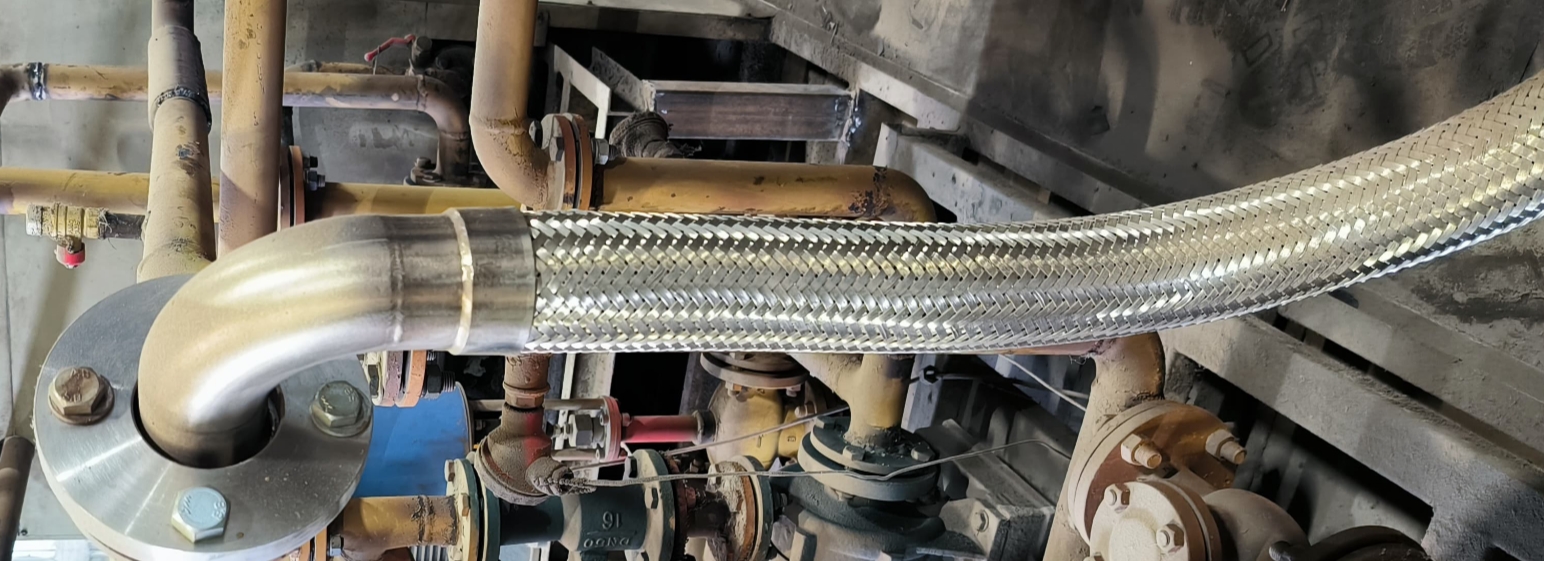

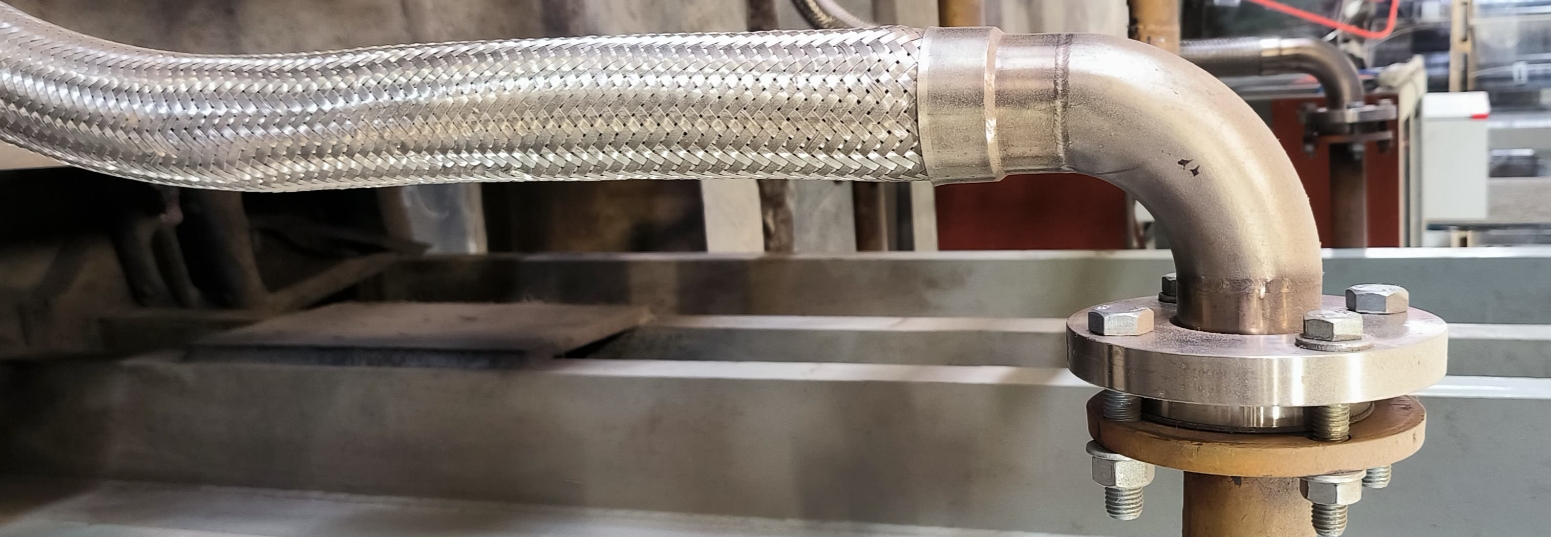

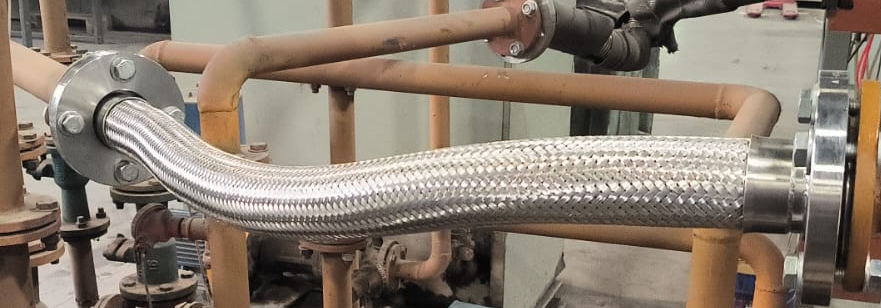

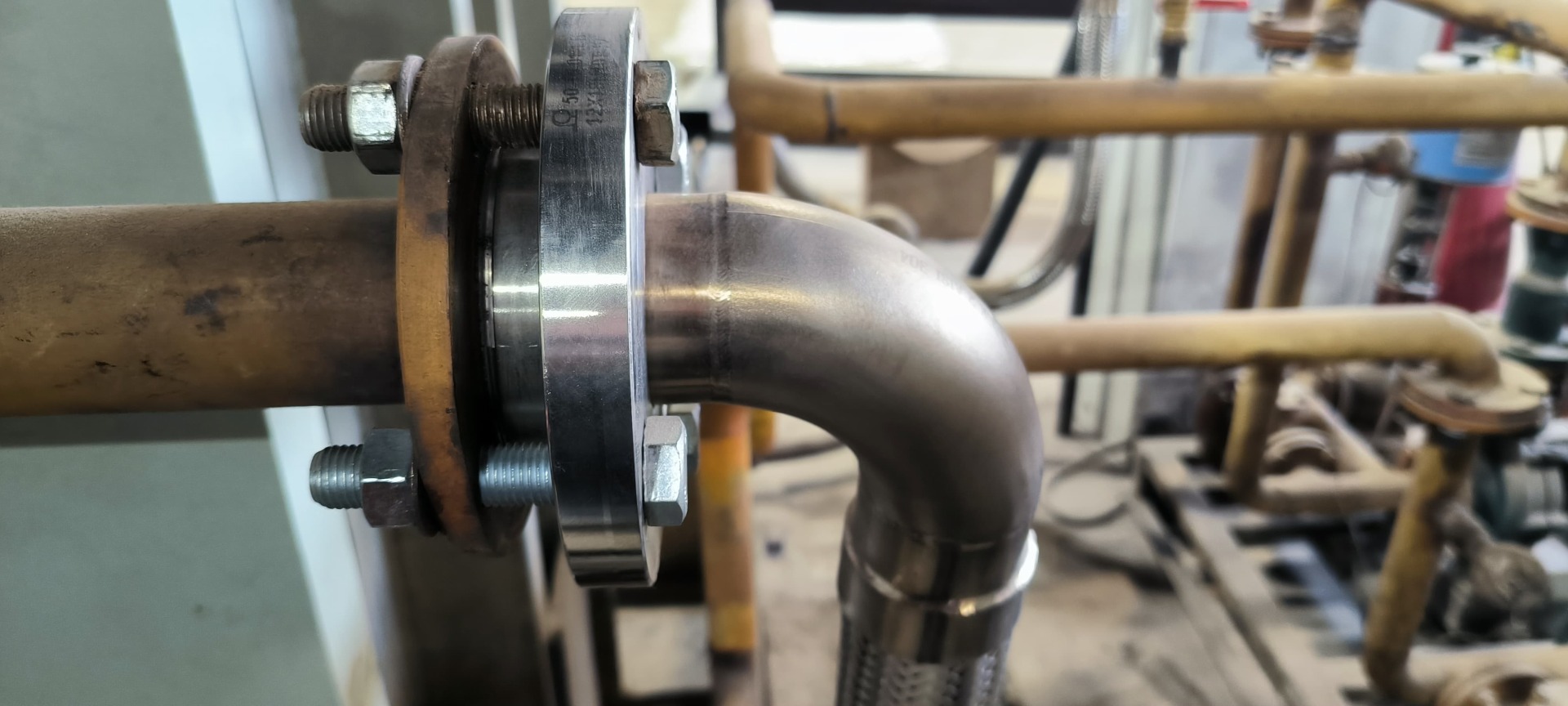

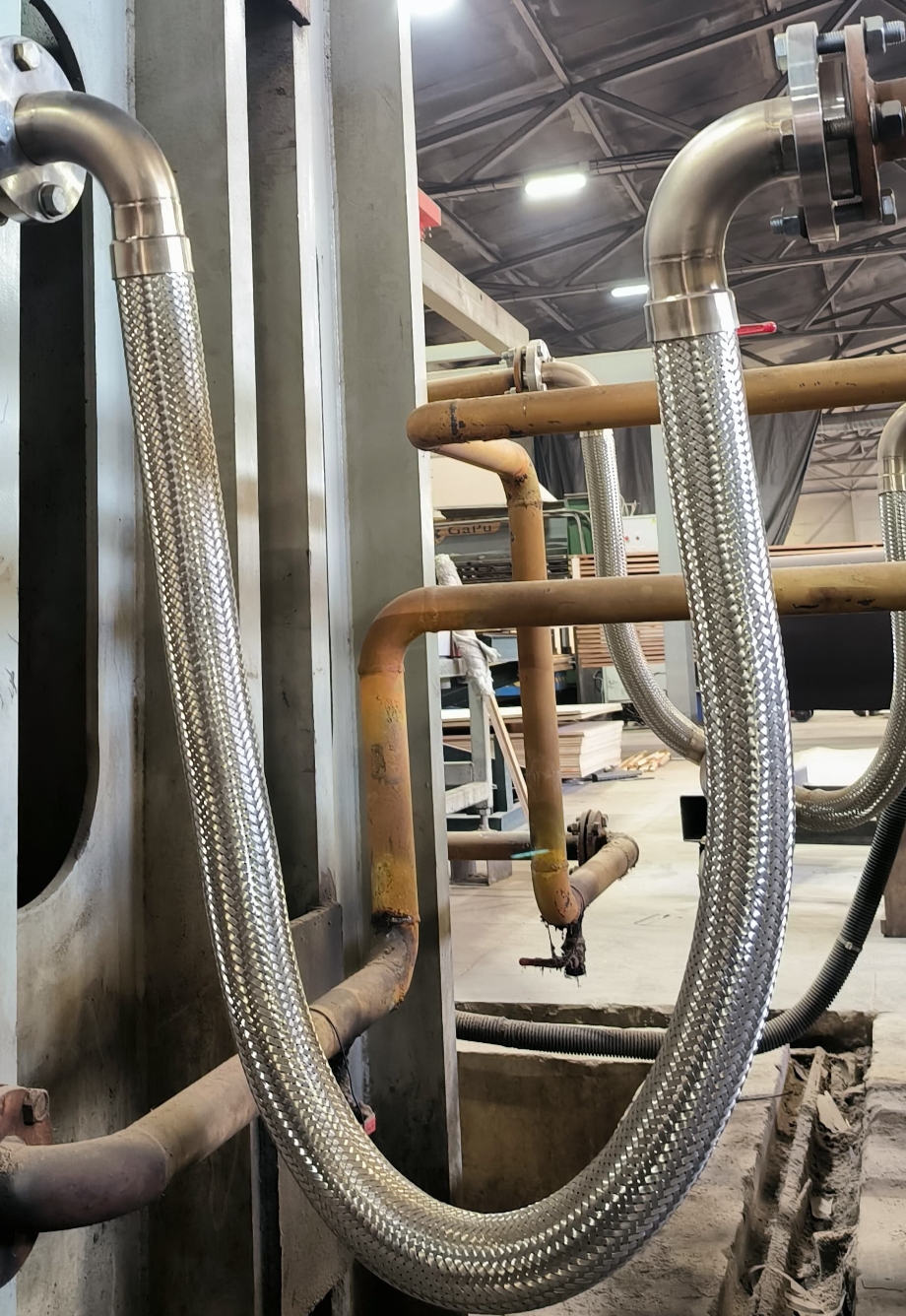

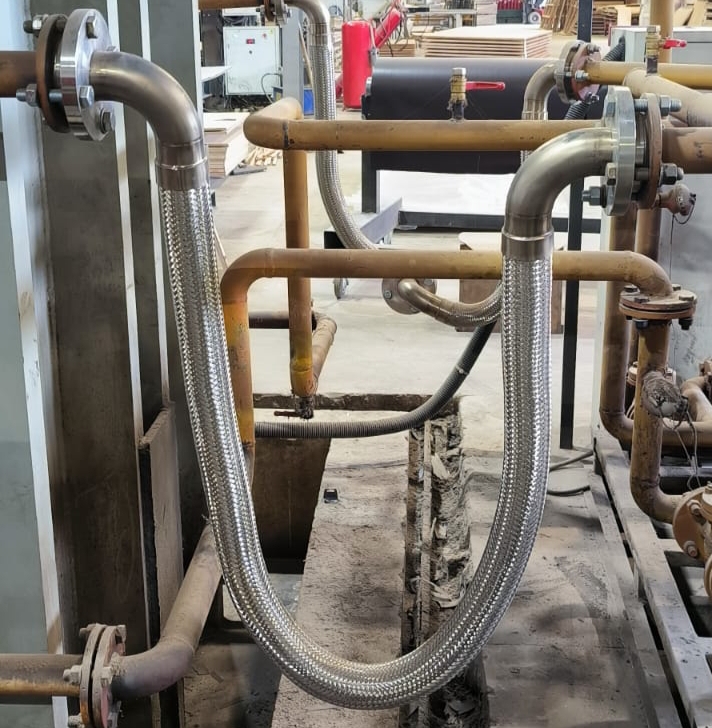

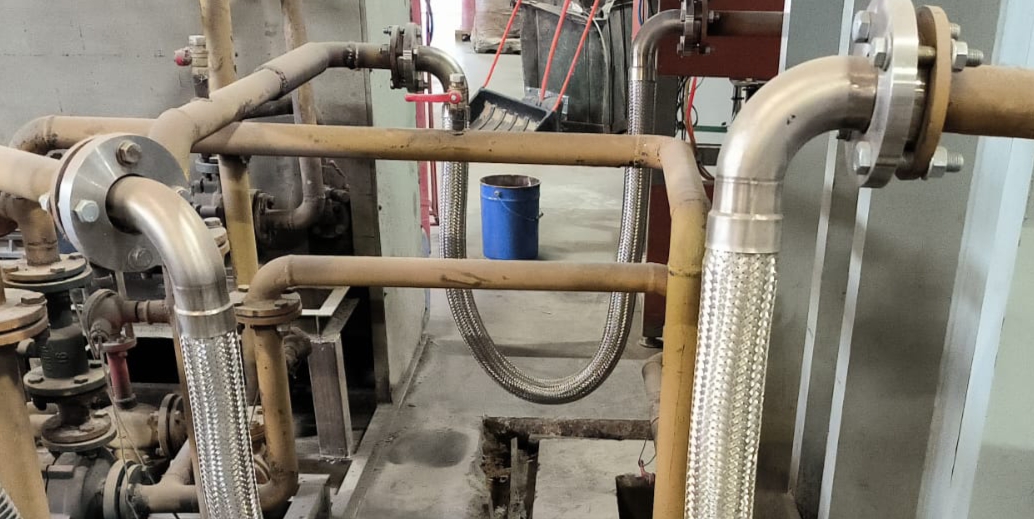

Большинство металлорукавов высокого давления из нержавеющей стали производятся сложно сочиненные: с углами под 90 градусов, с углами под 45 градусов, с усилением пружинами, с жаропрочными рукавами, с переходными размерами, с разными подключениями с двух сторон. Такие металлорукава высокого давления помогают решить вопрос по увеличению эксплуатации или возможности подключения к сложным местам. Зачастую это какие то двигателя или оборудование на производстве. К примеру в деревообрабатывающей отрасли есть оборудование по производству фанеры или по производству ДСП древесно стружечных панелей. Принцип производства это стружка разных фракций смешивается со связующим. Потом на лист насыпается слой с мелкое фракцией потом с крупной потом опять с мелкой и такие листы укладываются как бы в шкаф с полками, в полках проходят трубки по которым проходит пар. Потом эти полки сдавливают все листы с стружкой и при высокой температуре запекаются. Так к этому шкафу подводится пар при помощи металлорукава высокого давления из нержавеющей стали ниже на фотографиях.

При монтаже нужно учитывать следующие:

• Не допускать перегибов меньше установленного минимального радиуса.

• Поверхность фальцев между уплотнений,соединений , должна быть ровная очищенная с максимальной площадью. Плоскость соприкосновения поверхности должна быть максимально большой.

• Не допускать физических нагрузок ударов на металлорукав

• Не подвешивать тяжести которые могут привезти к выводу из строя металлорукав

• Не допускать нагрузок на скручивание

• Подсоединение с уплотнениями согласно техническим характеристикам для данного технического задания

• Соблюдайте рекомендованное рабочие давление

• При повреждении заменить целиком

• Рекомендуется устанавливать шаровые краны для монтажа и демонтажа металлорукава и отсоединения оборудования

Металлорукав конструкция:

• Сильфон — труба смятая механическим способом в виде сильфона из нержавейки AISI 304

• Обечайка — штрипс (плоса) из нержавейки зарученный в кольцо для укрытия сварного шва для эстетического и механического действия.

• Оплетка — специальное усиление гофра трубы переплетением прядей проволоки из нержавеющей стали поверх сильфона. Оплетка удерживает от растягивания сильфона при повышенным давлении, а так же увеличивает свойства от механических повреждений.

• Патрубок - кусок трубы для соединения с одной стороны сильфона, оплетки поверх с обечайкой, а с другой стороны патрубка приваривается соединительная арматура фланцы, резьбы, БРС, камлоки, клампы и др.

• Камлок — Вид фитингов БРС быстро разъемное соединении для соединения между двух ответных деталей. Разновидность камлоков побудило создать градацию - типы для быстрого подбора соединений.

• Прокладка — уплотнение в тех случаях где это предусмотрено техническими характеристиками, форма и материал так же имеет большой ассортимент.

• Фланцы — соединение в виде окружностей или прямоугольников стягивающихся между собой болтами с гайками.

• Резьбовые соединения — фитинги из разных материалов в виде накидных гаек (внутренняя резьба), ниппелей (наружная резьба).

Металлорукав с камлоками, клампами характеризуется такими преимуществами как:

• - высокие и низкие температуры от -196 градусов до +600,

• - возможность перемерзания,

• - использование в хим промышленности с агрессивными средами,

• - пожаростойкость,

• - давление от вакуума до 30 Мпа,

• - диаметр металлорукава от 6 мм до 300 мм

• - работает как компенсатор на сжатие

• - работает на сгибание и разгибание

• - компенсируют вибрации у оборудования

Для производства металлорукавов применяют государственные, отраслевые и стандарты предприятий например:

• Сварка — её делают квалифицированные сварщики в аргоне, по нормативам описаным в государственном стандарте ГОСТ 1771-76

• Герметичность — проверяется на оборудовании по отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.

• Трубы — которые применяются для изготовления патрубков это электросварные или цельно тянутые трубы по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

Применение Металлорукав высокого давления в производствах:

• Нефтегазовая промышленность — для перекачки углеводородов и их производных.

• ЖКХ — для подсоединения насосов как вибро вставки, и для коменсирования расширения.

• Химическая промышленность — для перекачки химических соединении некоторых щелочей, кислот и тд.

• Энергетика — для подключения турбин, систем охлаждения, и перегретого теплоносителя.

• Машиностроение — трубопроводы связанные с гидравликой, или подачей смазки, топлива.

• Судостроение — передача сжатого воздуха для запуска двигателя.

• Электрогенераторы — отвод выхлопных газов от бензиновых и газовых генераторов.

• Пожаротушение — системы для подачи воды или пены в моменты пожара.

• Пищевая промышленность — подача пара при консервировании или обработки продуктов.

• Строительство — перекачка жидкого бетона, а так же сыпучих.

• Авиастроение — в системах отопления и отвода выхлопных газов .

• Кондициониры, и холодильники — в системе охлаждения и обогревания

• Бытовые услуги — химчистка подвод пара к гладильному оборудованию.

• Горнодобывающая промышленность — откачка шлихты, подача воды для грохотов, драг.
