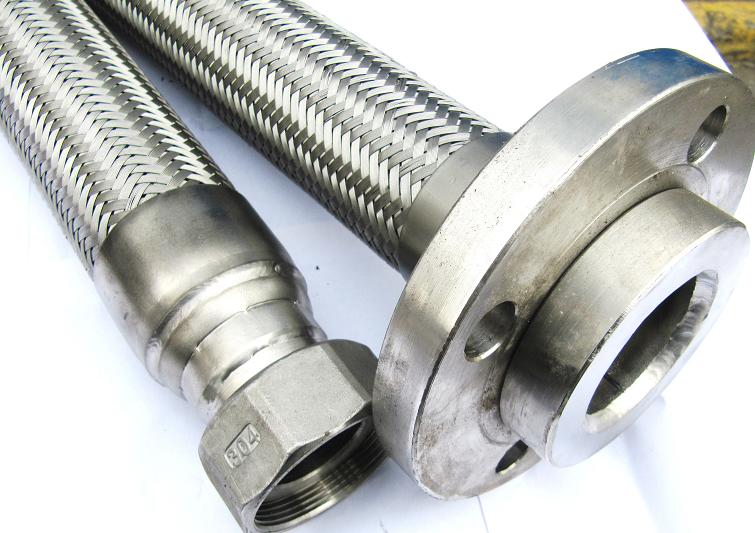

Рукав высокого давления из нержавеющей стали.

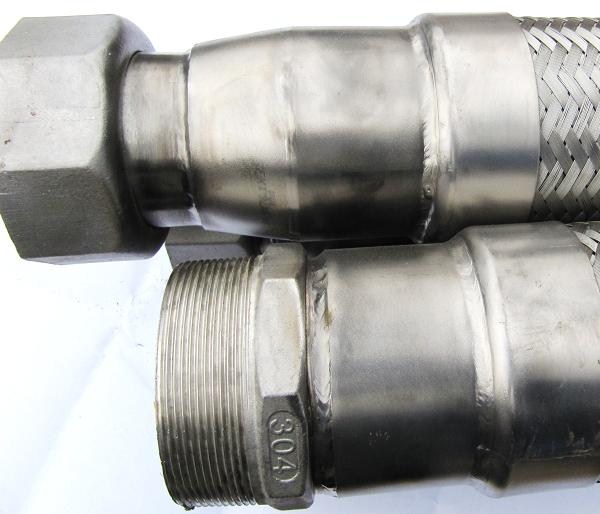

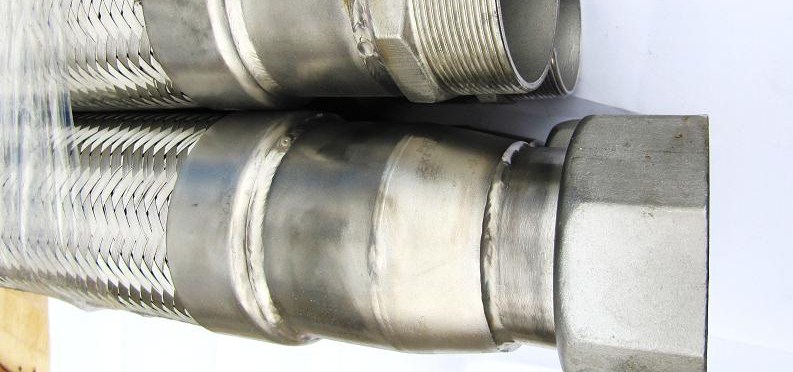

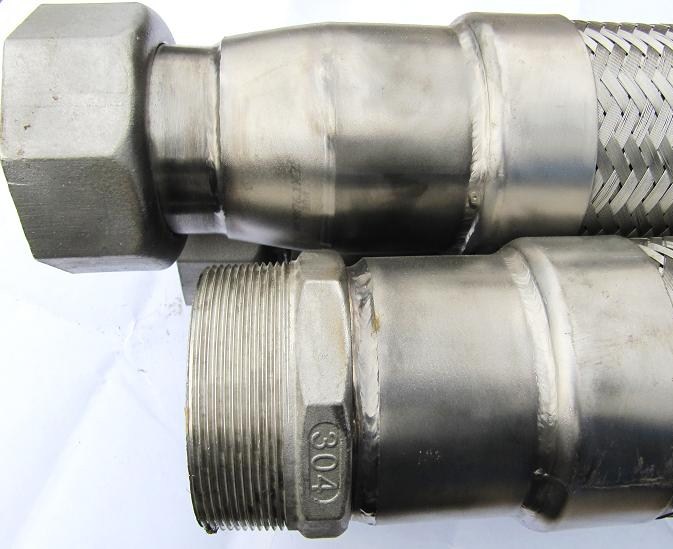

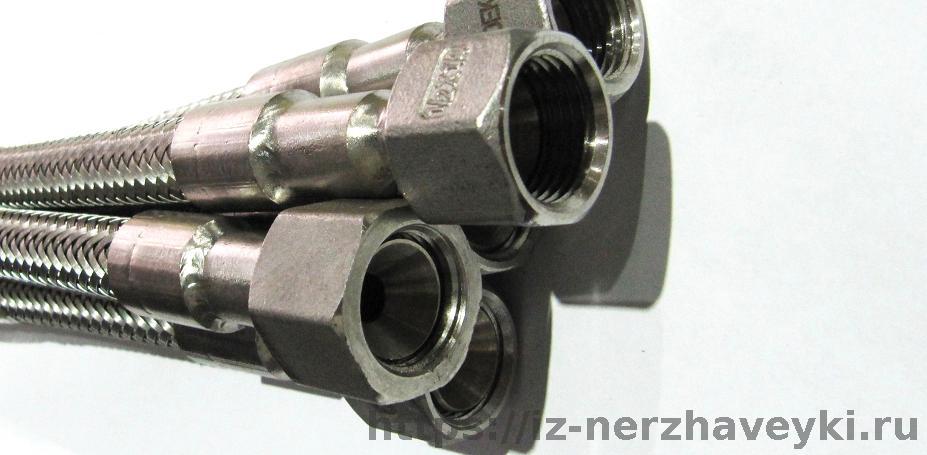

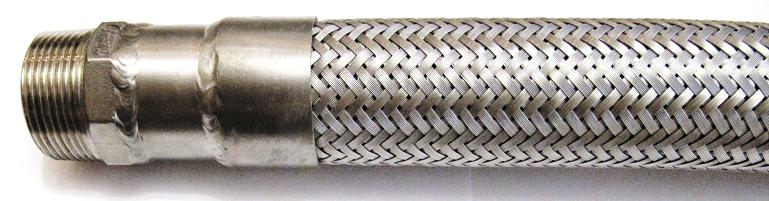

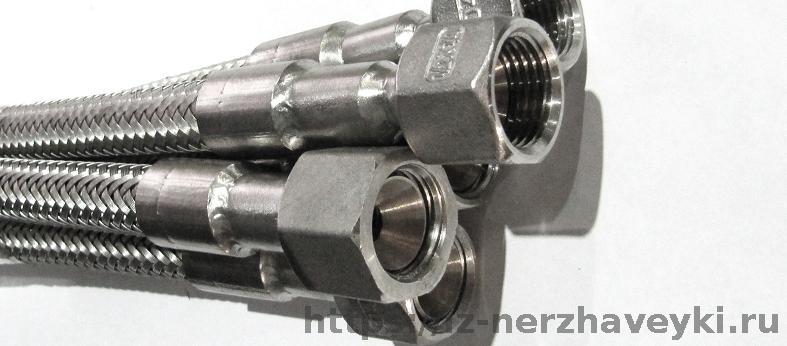

МРВД металлорукав высокого давления из нержавеющей стали с резьбой это полностью нержавеющие гибкие шланги. По кроям приваренные резьбовые фитинги с наружней резьбой и внутренней резьбой с накидной гайкой. Сразу заметим технологическую особенность металлорукава гайка штуцер с одинаковыми диаметрами по кроям. К примеру возьмем металлорукав 50 мм с резьбами 2 дюйма, если штуцер наружная резьба 2 дюйма приварится без переходника то с другой стороны внутренняя резьба с накидной гайкой приварится через переходник. Накидная гайка состоит из двух частей накидной гайки и ниппеля с фальцем для присоединения. Этот ниппель конструктивно меньше внутренний резьбы накидной гайки. Это хорошо видно на фотографии металлорукава гайка штуцер (внутренняя и наружная резьбы). Но накидная гайка это разъемное соединение очень важное. Если без нее сделан рукав высокого давления, только с неповоротными приварными резьбами то монтируя металлорукав, закручивая одну сторону другая будет выкручивать либо нужно добавлять еще американку. Но дополнительное соединение это не только удорожание но и повышение возможных протечек.

Металлорукав высокого давления.

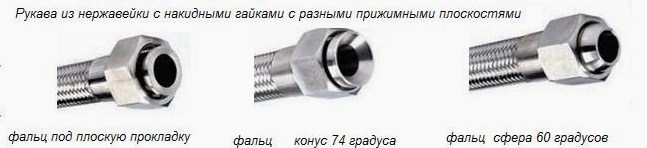

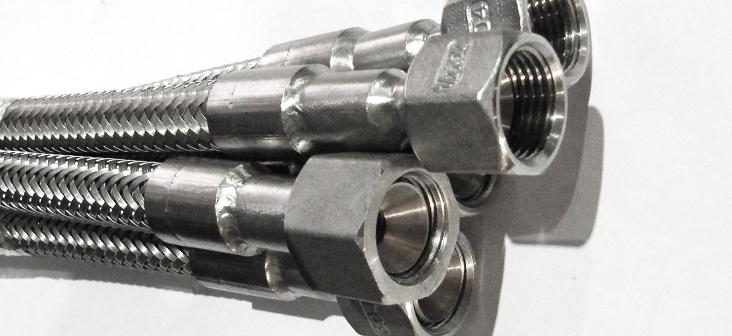

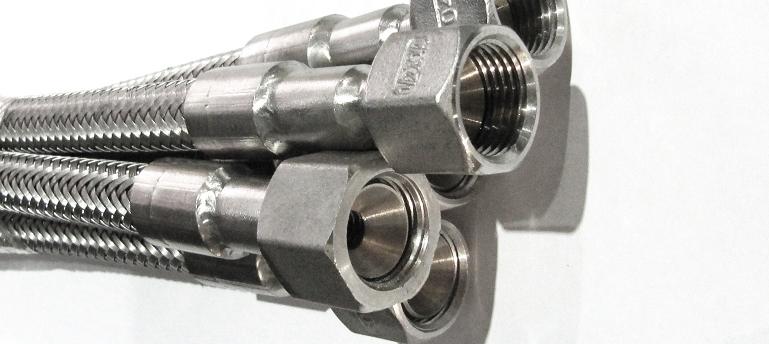

Продолжая рассматривать накидную гайку нужно обратить на то что они могут быть как с дюймовой резьбой например 1 дюйм, 1 1/4 дюйма, 1 1/2 дюйма, 2 дюйма так и с метрической М20х1,5, М30х1,5. Еще резьба может быть правой и левой. И при заказе нужно указывать какой материал накидной гайки латунь, нержавейка и размер 1 дюйм, 1 1/4 дюйма, 1 1/2 дюйма, 2 дюйма, М20х1,5, М30х1,5. Но у металлорукава с резьбой с накидными гайками нужно обращать внимание на фальц который притягивается к другой ответной части. Чаще всего это плоский фальц под прокладку (прокладка прижимается двумя плоскими фальцами), второй это конус 74 градуса и третий тип это сфера 60 градусов. Поэтому при заказе нужно указать например металлорукав 50 мм с накидными гайками 2 дюйма под плоскую прокладку или металлорукав 50 мм с накидными гайками 2 дюйма с конусом 74 градуса. Еще можно встретить название накидная гайка конус 74 градуса ответная часть трубное соединение угол конуса 24 градуса. Ниже на фото разные типы фальца у приварных ниппелей накидных гаек.

Металлорукава высокого давления из нержавещий стали резьбы:

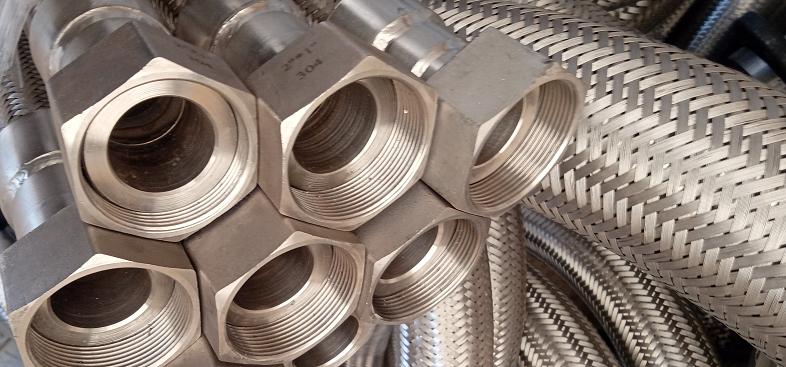

1) Металлорукава высокого давления из нержавещий стали вн внутренняя резьба накидные гайки оплотнение плоский фальц подпрокладку.

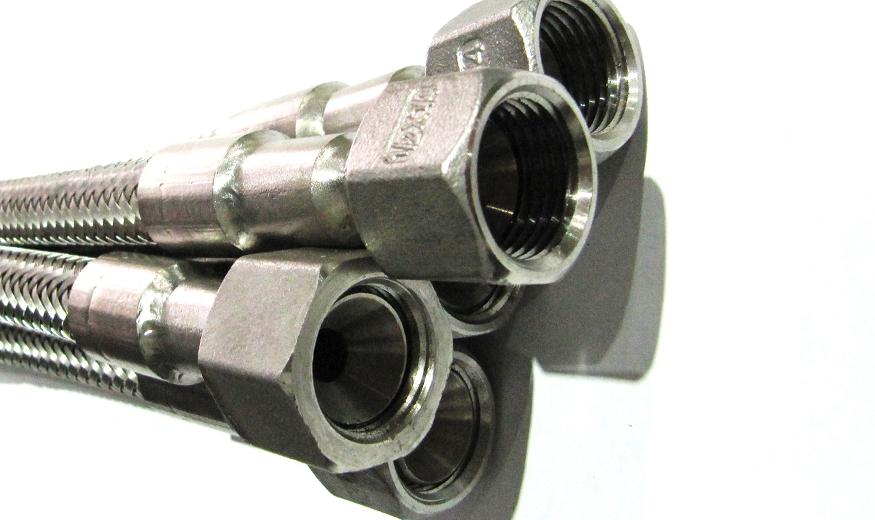

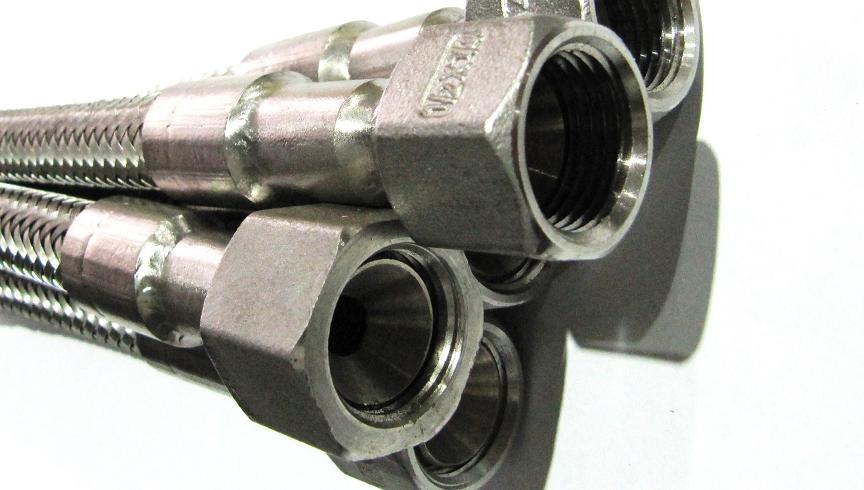

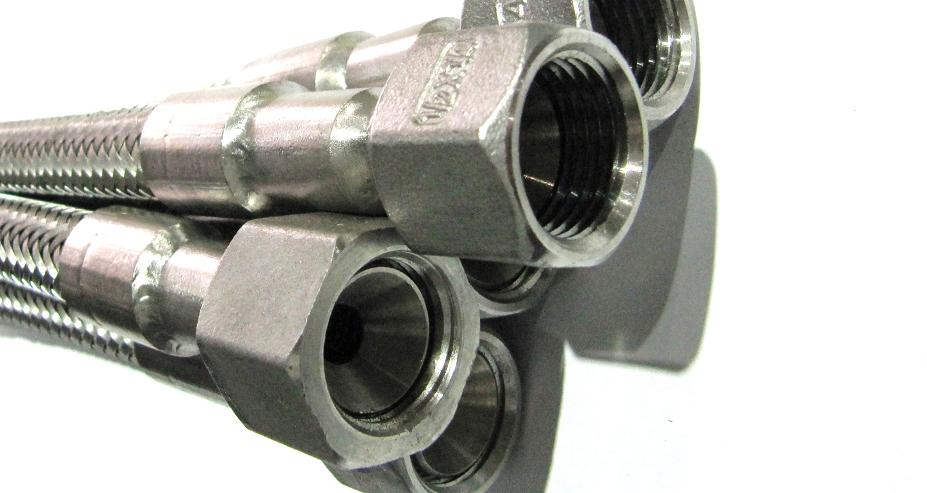

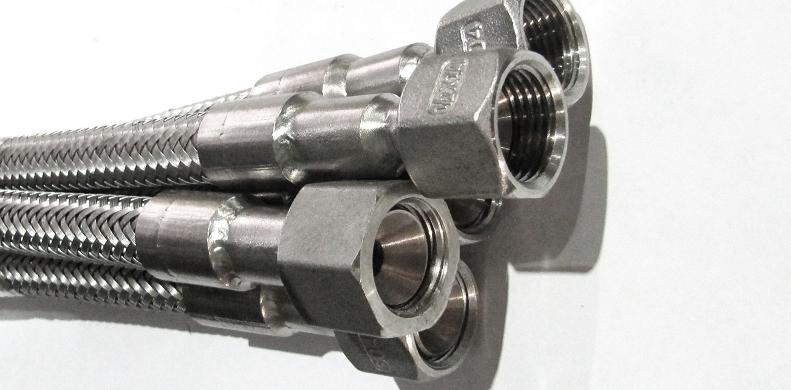

2) Металлорукава высокого давления из нержавещий стали вн внутренняя резьба накидные гайки оплотнение конус 74 градуса.

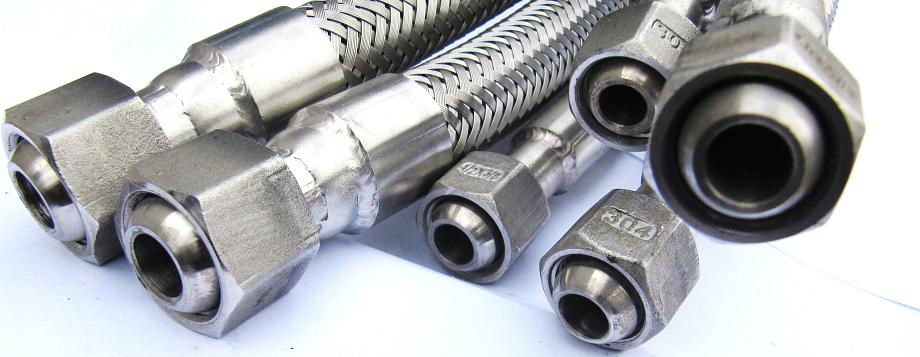

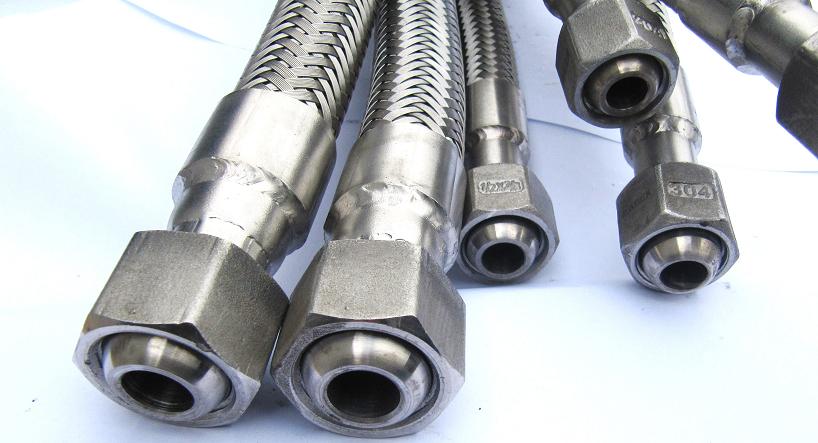

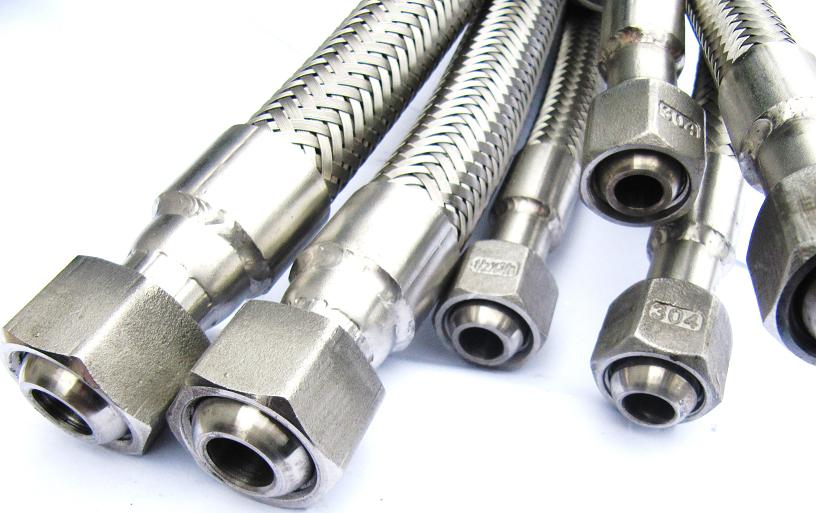

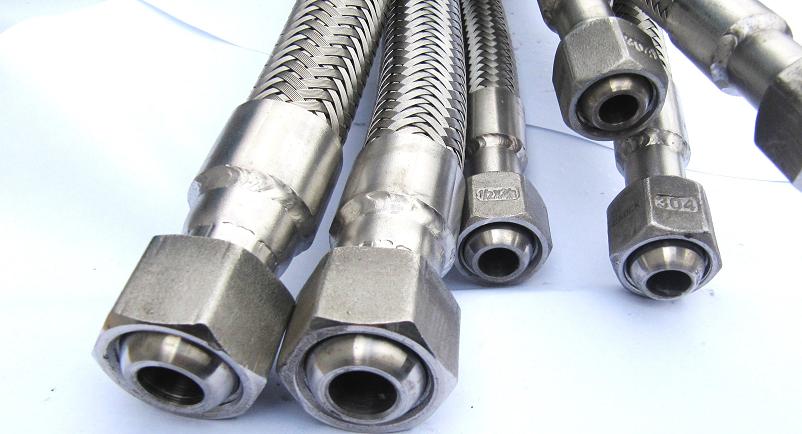

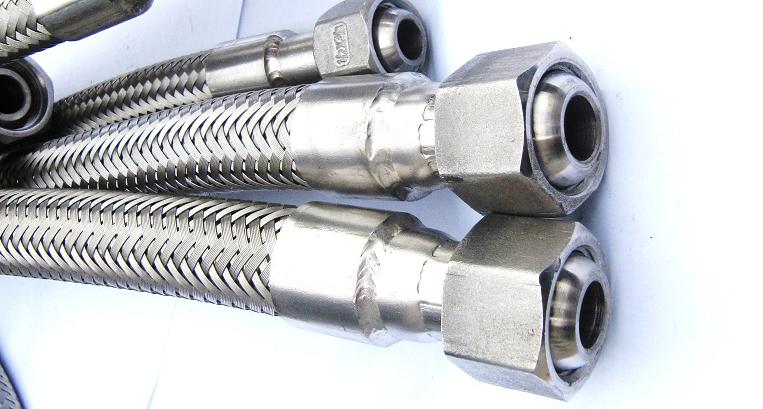

3) Металлорукава высокого давления из нержавещий стали вн внутренняя резьба накидные гайки оплотнение сфера 60 градусов.

РВД

Вопросы по резьбам:

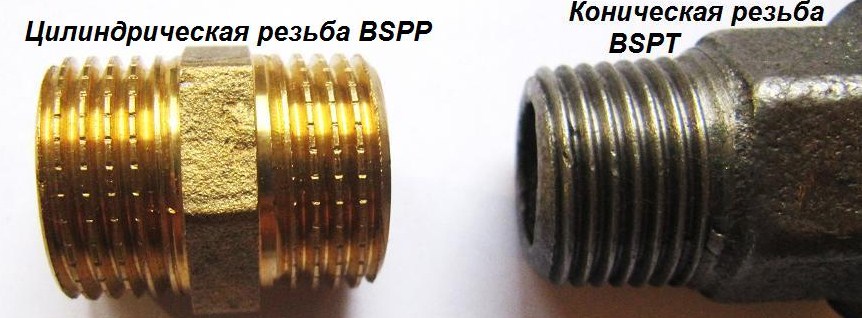

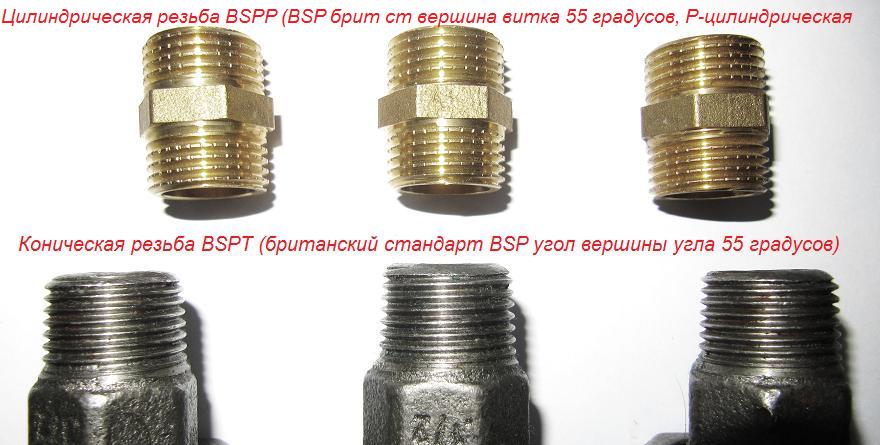

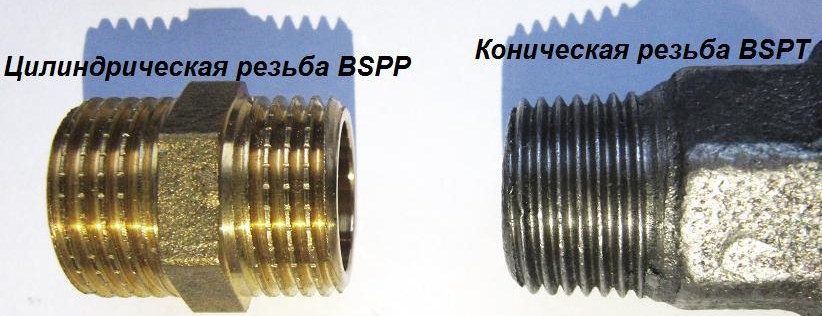

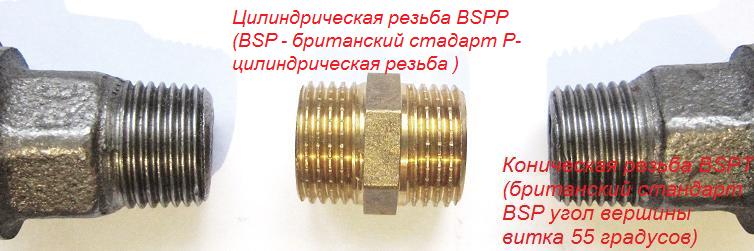

Цилиндрическая резьба и коническая резьба чем отличаются?

Это резьбы с одинаковым шагом и одинаковым углом витка. Отличие в диаметре каждого витка. У цилиндрической резьбы диаметр первой нитки ( витка ) и пятой одинаковы. Коническая резьба идет с нарастанием каждого последующего витка. Получается что каждый следующий диаметр нитки витка больше прежнего. Это позволяет производить монтаж при помощи молекулярных герметиков, что увеличивает скорость монтажных работ.

Резьба BSP и NPT в чем их отличие?

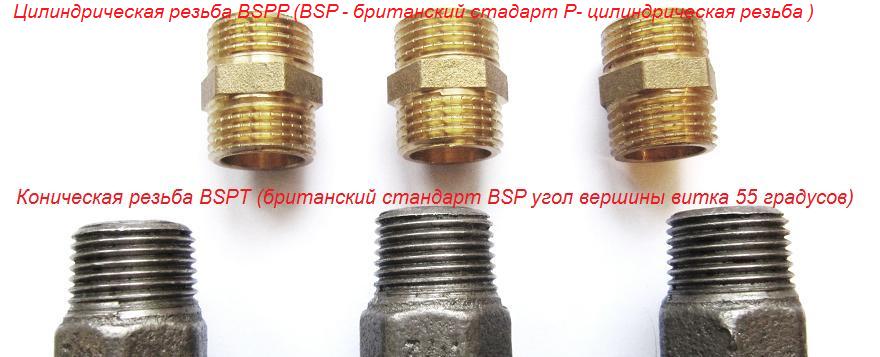

Резьба BSP это британский стандарт у нее угол витка в резьбе равен 55 градусом, резьба NPT это американский стандарт угол витка в резьбе равен 60 градусам. Поэтому эти два стандарт не подходят друг к другу. Также к стандартам могут добавляться еще буквы например BSPT или BSPP, буква T обозначает что резьба коническая, буква P обозначает резьбу цилиндрическую.

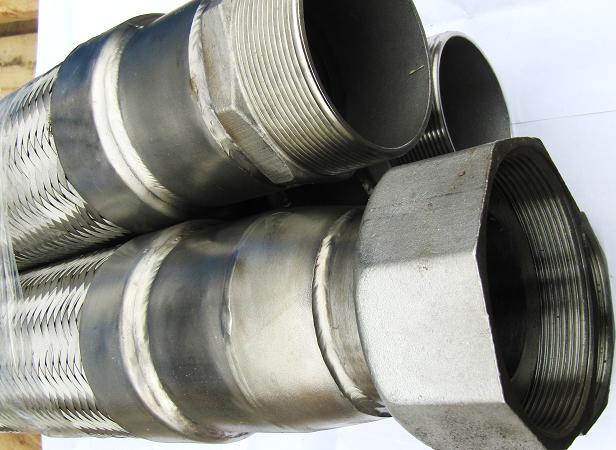

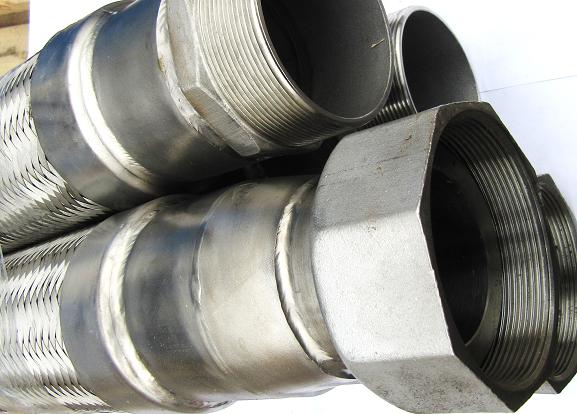

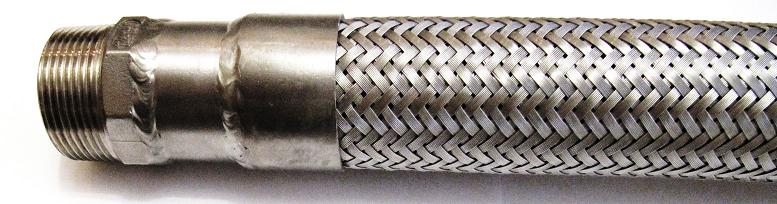

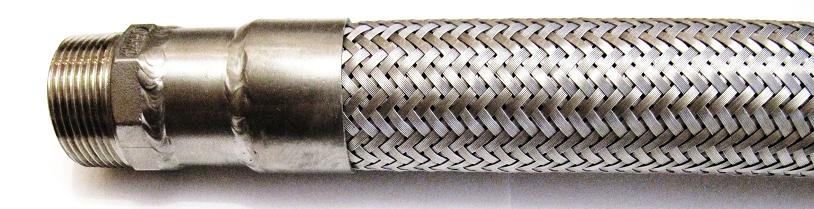

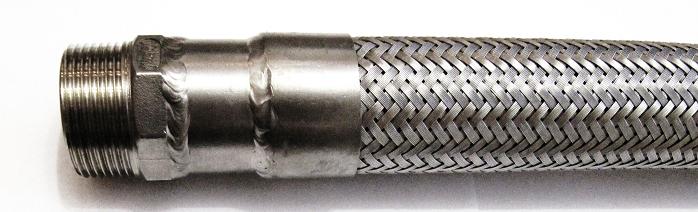

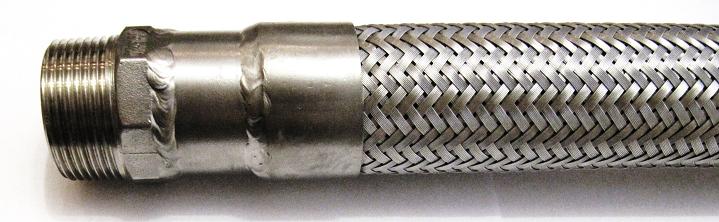

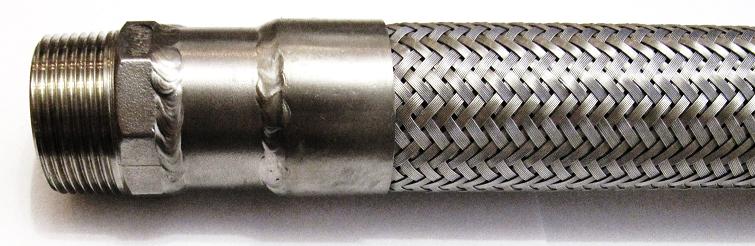

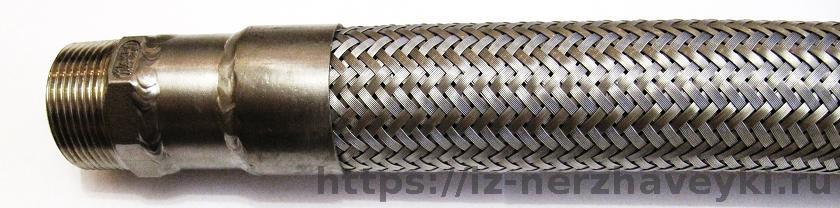

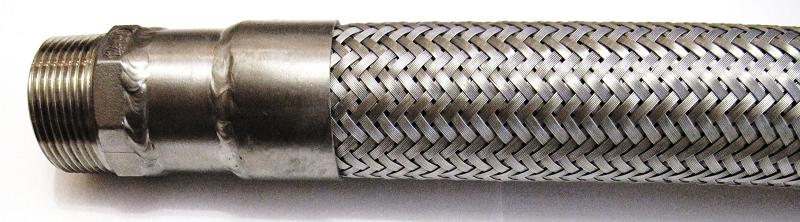

Металлорукав наружная резьба.

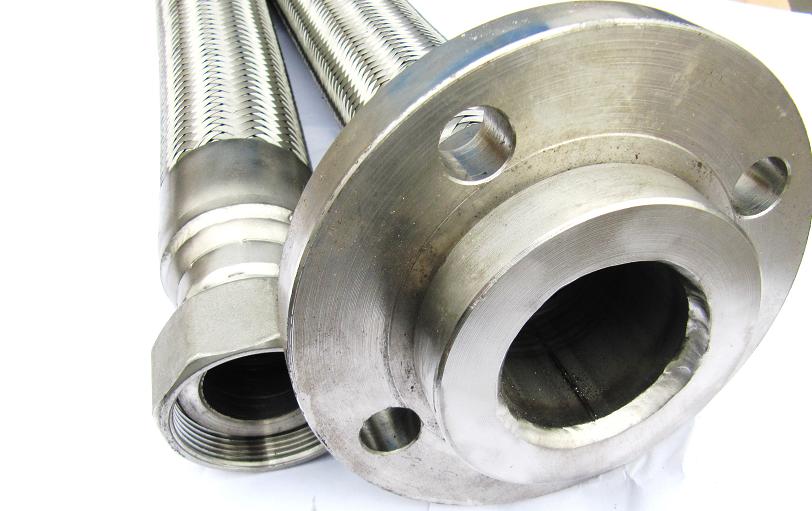

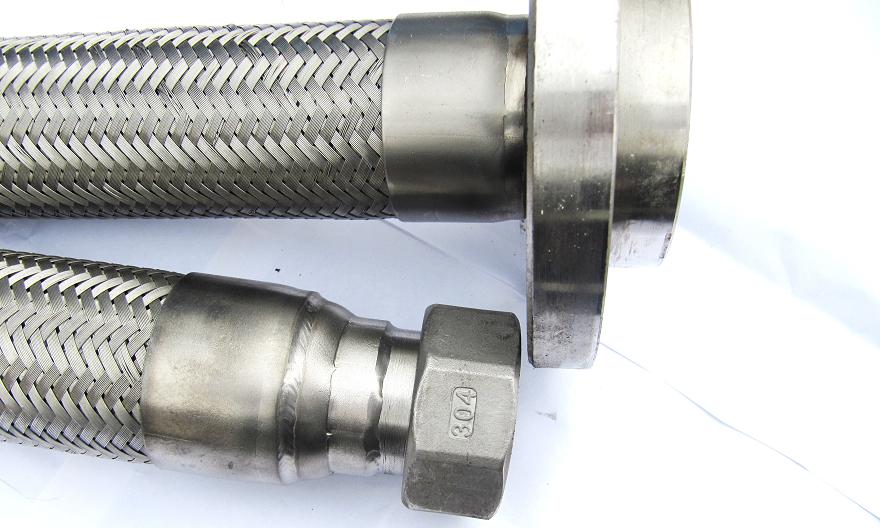

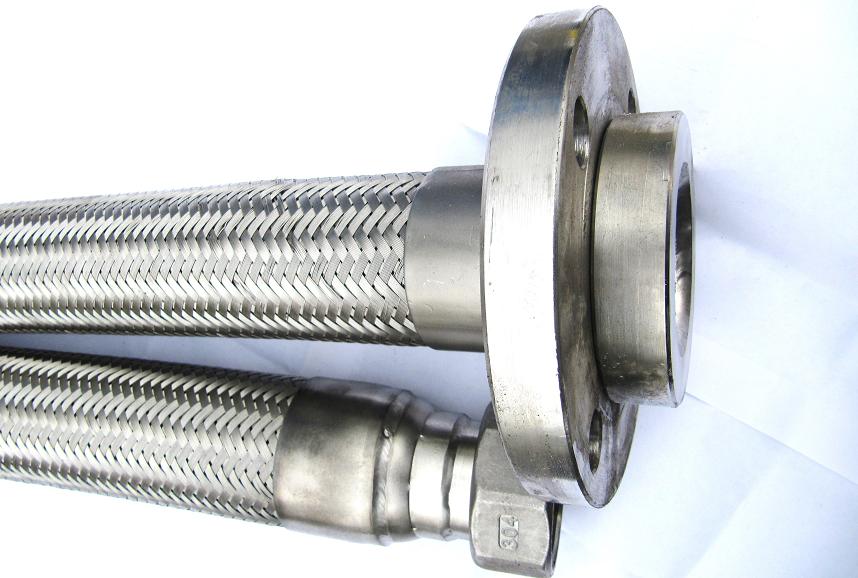

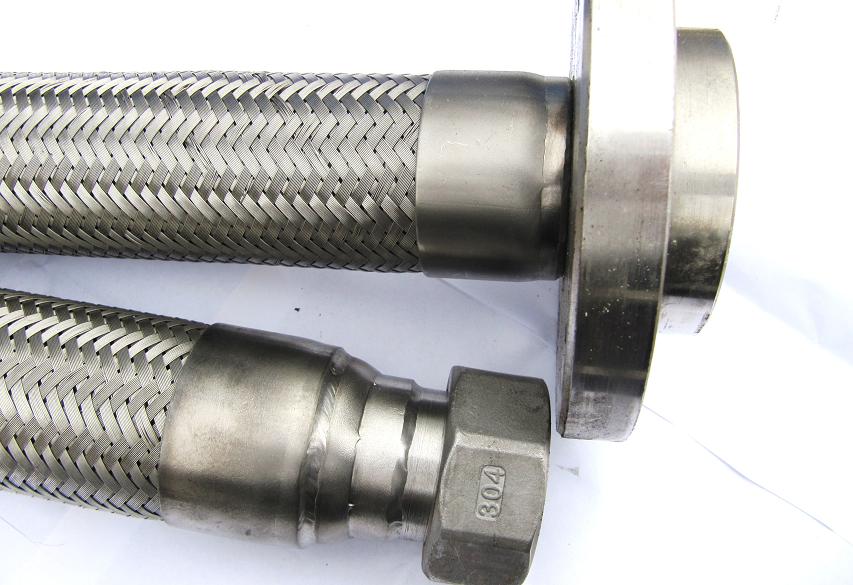

РВД Рукав высокого давления из нержавеющего металлорукава произведенный по технологии изготовления гибкой подводки сильфонного типа. Такой гибкий шланг по своим техническим характеристикам превосходит по нескольким параметрам многослойный гибкий рукав из резины. Но есть критерии которые делают гибкий шланг из резины выше других металлорукавов по единичным критериям. РНВД рукав из нержавейки высокого давления диаметром 100 мм и выше более сложен по своим критериям в производстве. Но такие металлорукава это по сути гибкие шланги из нержавейки с концевыми соединениями в виде фланцев или штуцеров, патрубков под приварку. В большинстве случаев это запрашиваемое давление и способ соединения. Прикручивание резьбовых фитингов на больших диаметрах 2 1/2 дюйма 65 мм, фитинги чугунные 3 дюйма 80 мм, фитинги чугунные 4 дюйма 100 мм. Связано с большим динамическим усилием при закручивании. Поэтому фитинги под приварку или фланцевые соединения на диаметрах 2 1/2 дюйма 65 мм, фитинги чугунные 3 дюйма 80 мм, фитинги чугунные 4 дюйма 100 мм обычно применяют такого формата. Что касается диаметров выше чем 4 дюйма то это точно не резьбовое соединение. Металлорукав с фланцами 100 мм и рукав высокого давления с патрубками под приварку 100 мм, служат не только как гибкое соединение но и как осевой компенсатор.

При монтаже нужно учитывать следующие:

• Сгибание и разгибание должны быть не меньше установленного минимального радиуса при разных режимах нормативы отличаются есть применение стационарное и есть циклическое .

• Поверхность плоскостей, фланцев, клапмов, камлоков, ниппелей, американок, муфт, в местах соединений , должна быть очищена от грязи металлической стружки и иметь максимальную площадь соприкосновения.

• Избегать физических нагрузок на металлорукав.

• Подвешивать тяжести на металлорукав запрещено, а так же он должен крепится по всей длине, это связано с объемом жидкости в металлорукаве к примеру в 250 диаметре это десятки килограмм.

• Не допускать перекручивания вдоль оси, такая нагрузка усиливается при давлении

• Материал уплотнения подбирается согласно технического задания

• Не рекомендуется превышать рекомендованное рабочие давление

• При повреждении металлорукава нужно заменить целиком

• Для дальнейшего обслуживания рекомендуется устанавливать шаровые краны

Металлорукав конструкция:

• Сильфон — гофра труба сильфонного типа из нержавеющей стали AISI 304

• Обечайка — полоса скрученная в кольцо из нержавеющей стали AISI 304 .

• Оплетка — пряди проволоки из нержавеющей стали AISI 304 сплетенные поверх гофра трубы. Оплетка служит повышением свойств как механических так и по повышению давления. Оплетка может быть в один слой, в два слоя, в три слоя.

• Патрубок - кусок трубы для соединения сильфона в оплетке с арматурой в виде фитингов с резьбами: наружной резьбой штуцер, ниппель, и внутренней резьбой накидные гайки.

• Накидные гайки — фитинг состоящий из двух частей сама накидная и внутренний ниппель с плоскостью для притягивания к ответной части. Это может быть плоский фальц под прокладку, конус 74 градусов, сфера под 60 градусов.

• Уплотнение — разновидность из разных материалов и разных форм. Плоская прокладка, лен, фум-лента, и др.

Металлорукав с резьбами с накидными гайками:

• - температура от -196 градусов до +600,

• - возможность перемерзания,

• - использование с агрессивными средами,

• - пожаростойкость,

• - давление от вакуума до 12 Мпа,

• - диаметр от 6 мм до 100 мм

• - работает на сгибание и разгибание

• - компенсируют вибрации у оборудования

Для производства металлорукавов применяют государственные, отраслевые и стандарты предприятий например:

• Сварка — по нормативам в государственном стандарте ГОСТ 1771-76

• Герметичность — по отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.

• Трубы — электросварные или цельно тянутые по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

Применение Металлорукав высокого давления в производствах:

• Нефтегазовая и нефтехимическая промышленность.

• ЖКХ жилищно коммунальное хозяйство.

• Химическая промышленность.

• Энергетика и генирация.

• Машиностроение, станкостроение и другое оборудование.

• Судостроительная отрасль.

• Электрогенераторы, газогенераторы, турбогенераторы, бензо генераторы, дизельные генераторы.

• Пожарные системы.

• Пищевая промышленность, консервирование, обработка продуктов.

• Строительство.

• Авиастроение .

• Кондиционеры, и холодильное оборудование, вентиляция.

• Бытовые услуги, химчистка, ремонт бытовой техники.

• Горнодобывающая промышленность, шахты, разрезы, скважины.

Рукав высокого давления.

Рукав высокого давления из нержавеющей стали бывают разного исполнения это могут быть и РВД с фланцами или РВД с камлоками, или резьбами. Металлорукава с резьбами одно из самых востребованных изделий, их заказывают до 2 дюймов. Большинство систем в целях экономии делают на резьбовых соединениях. Если сравнивать фильтр или шаровый кран с фланцами или резьбой. То разница в цене будет очевидна. Конечно есть и ограничение в резьбовом соединении до размера 2 дюйма. Связано это в основном с небольшим ассортиментом всех комплектующих более 2 дюймов с муфтовым соединениями. Однако до 2 дюймом большое количество предложение и конкуренция уменьшает цену закупки. Рукава высокого давления из нержавеющей стали с резьбами изготавливаются полностью из нержавейки. И это дает возможность применять их как в химической промышленности так и в пищевой. Так же в отоплении и холодильном оборудовании. Холодильное оборудование это сложное и дорогое оборудование к нему нужно относится с особым вниманием. Последнее время часто заменяют гибкие шланги на рукава высокого давления из нержавеющей стали. Еще резьбовые РВД применяют для подключения газовых баллонов к рампе. Да это участок с повышенным давлением, и газами в баллонах нужно уделять особое внимание. Но такой гибкий шланг производится обязательно из латунных гаек и с левой резьбой. Шланги высокого давления для рамп можно изготовить и с пружинами покроям для большего срока эксплуатации. Шланг газовый высокого давления для рамп и газовых баллонов из нержавеющей стали это дороже старых резиновых, но есть клиенты который заказывают именно из нержавеющей стали. Также РВД из нержавейки нужны в ответственных местах в оборудовании.
