Металлорукав высокого давления с американкой.

Рукав высокого давления с американкой

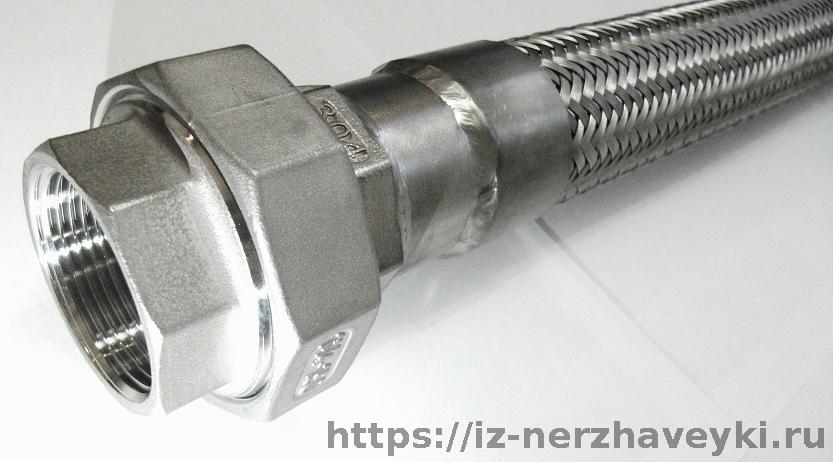

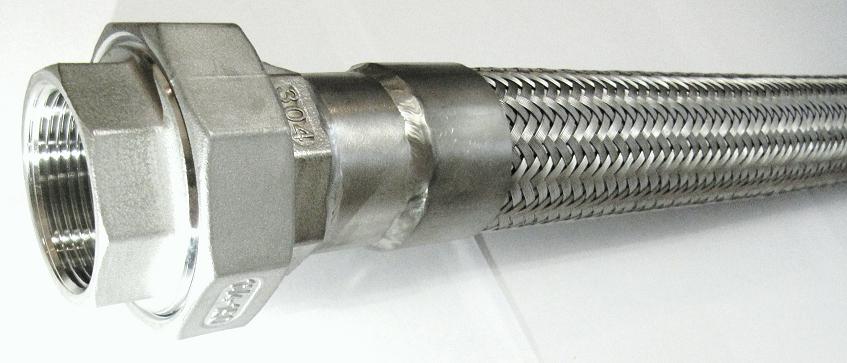

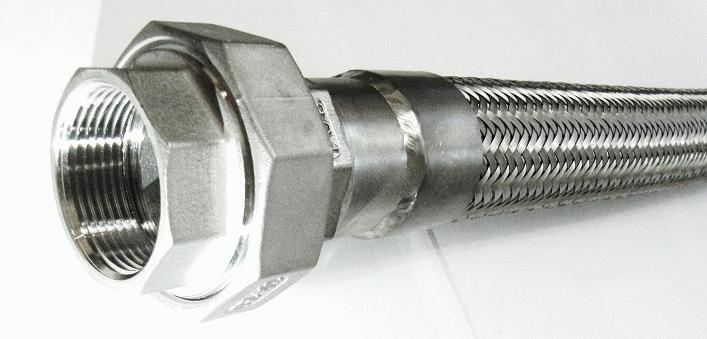

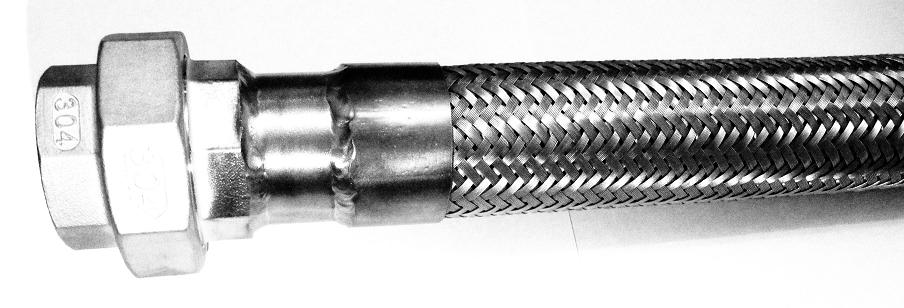

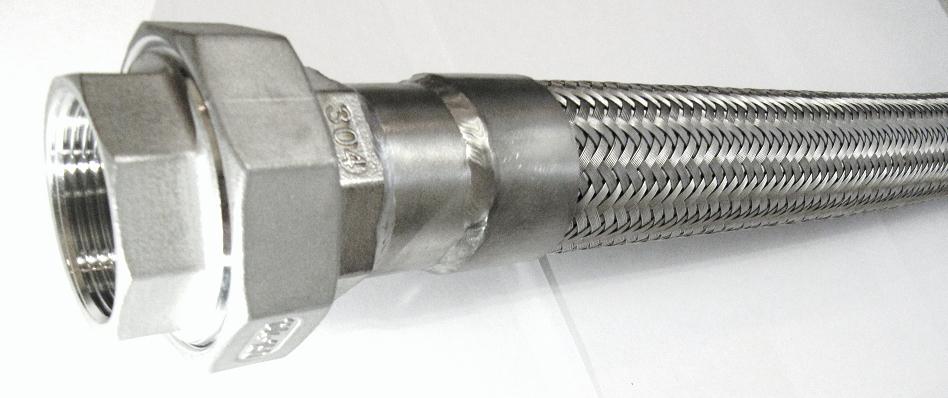

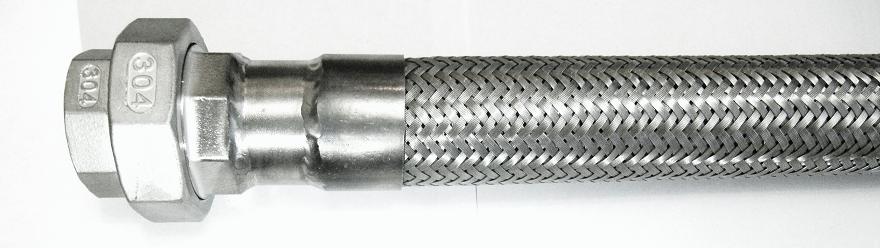

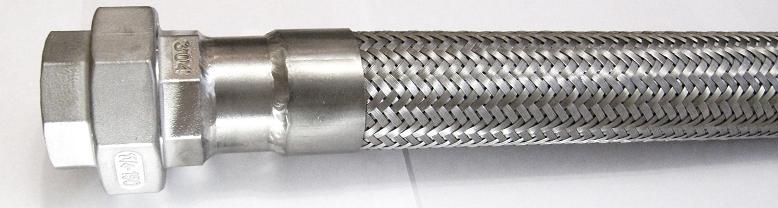

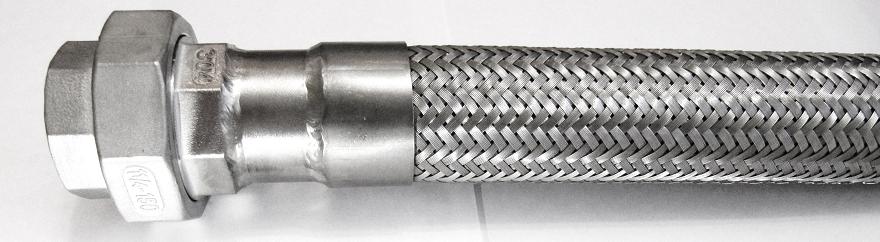

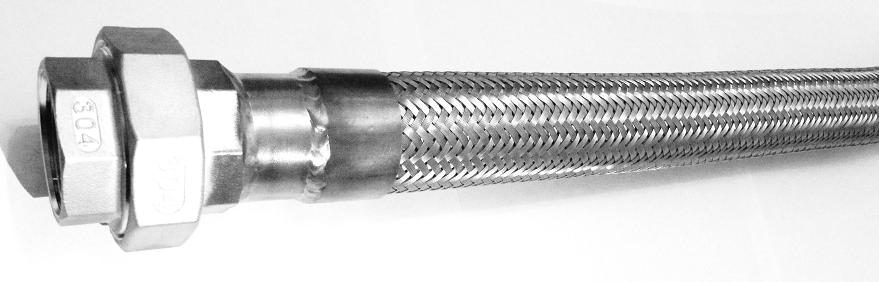

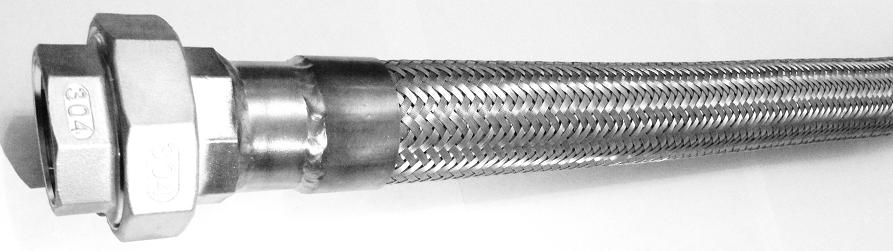

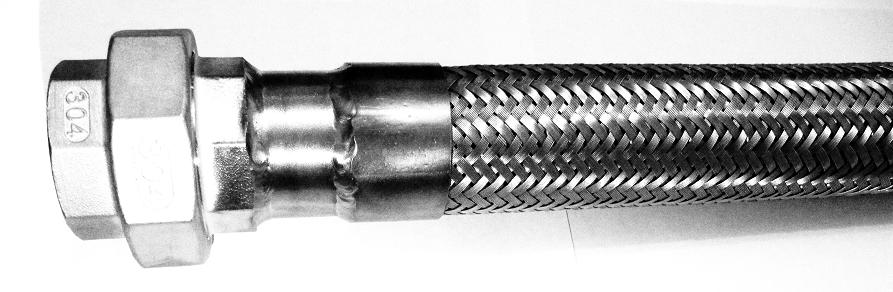

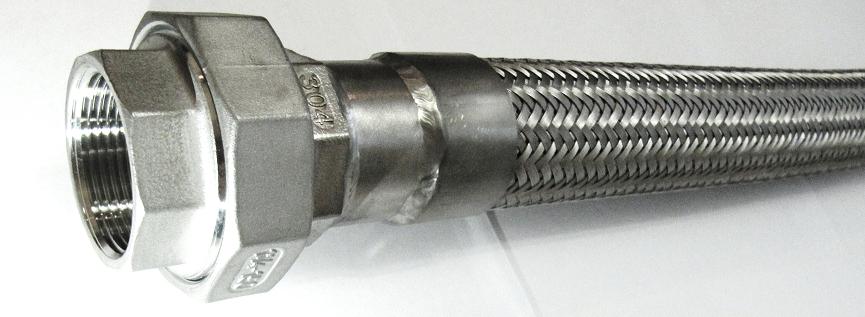

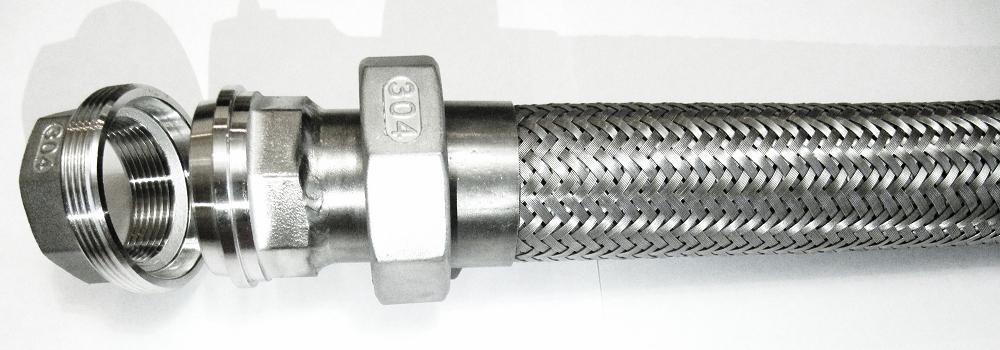

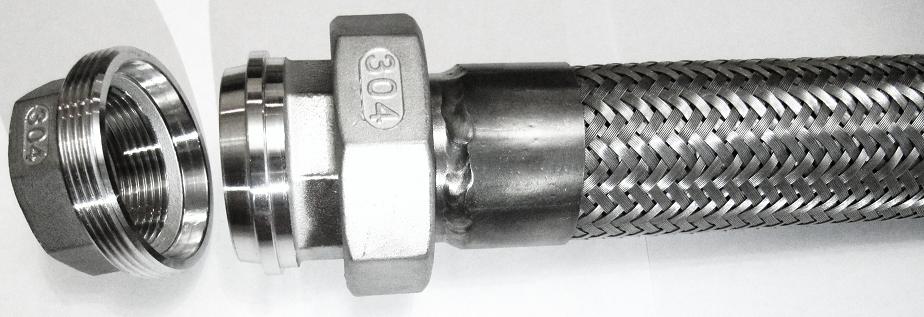

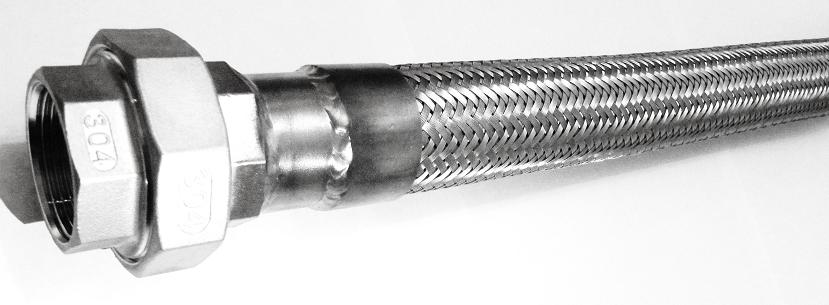

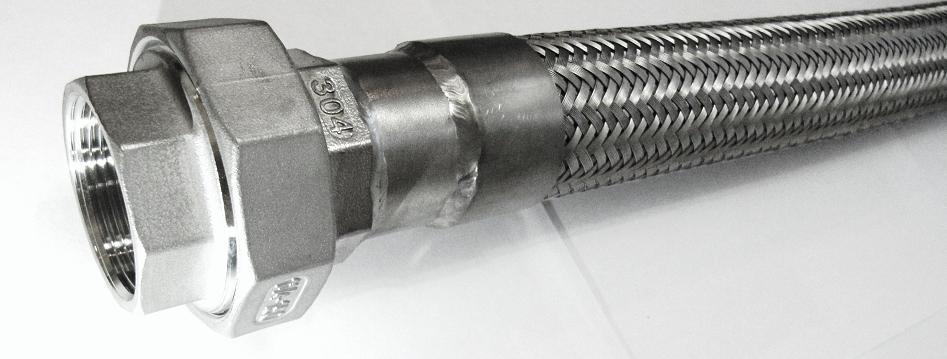

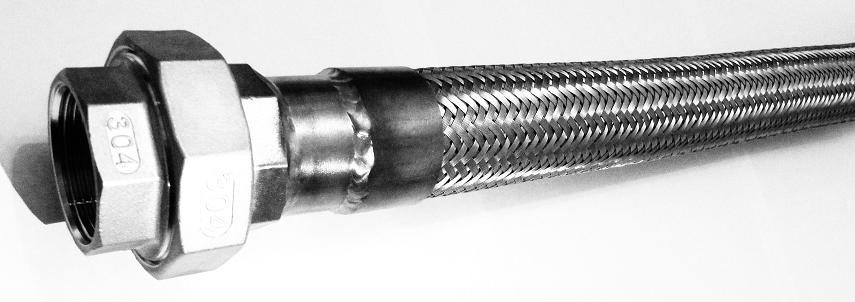

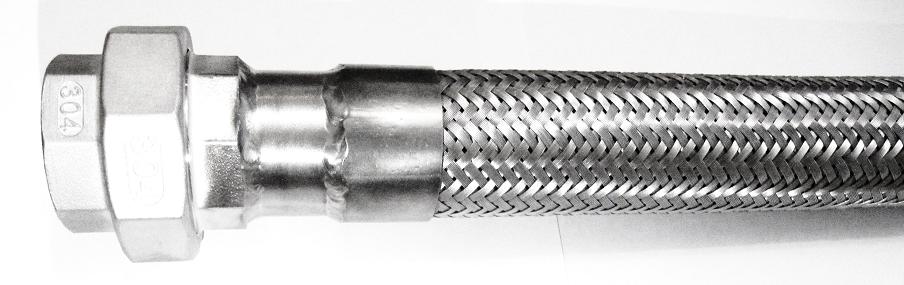

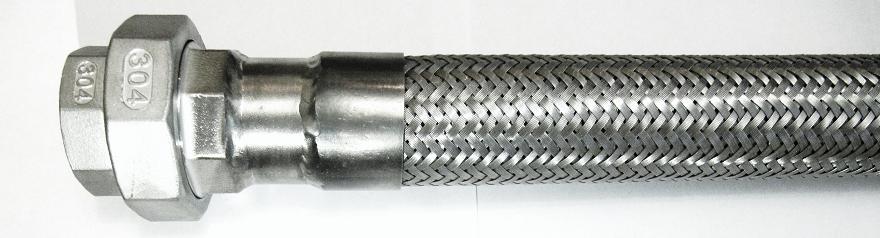

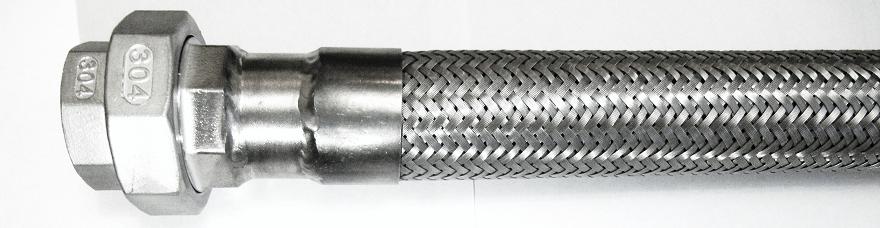

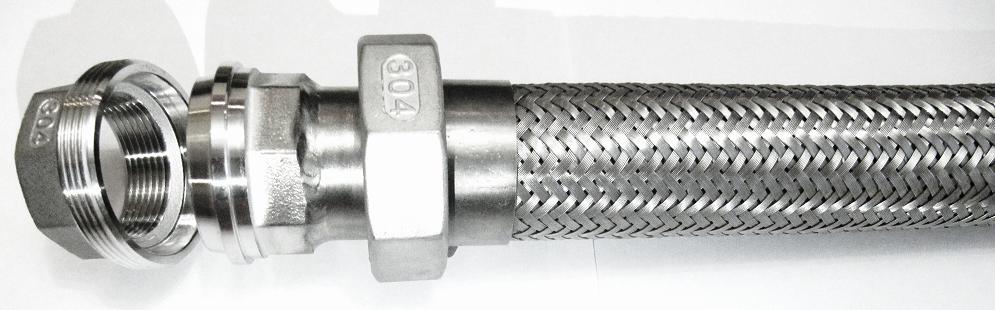

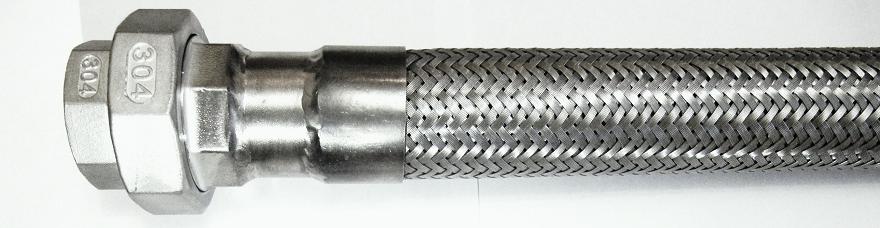

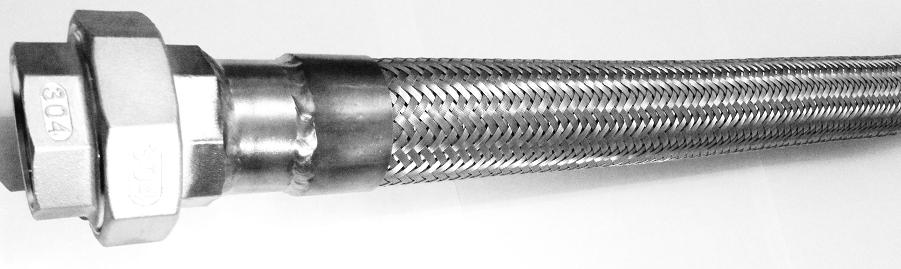

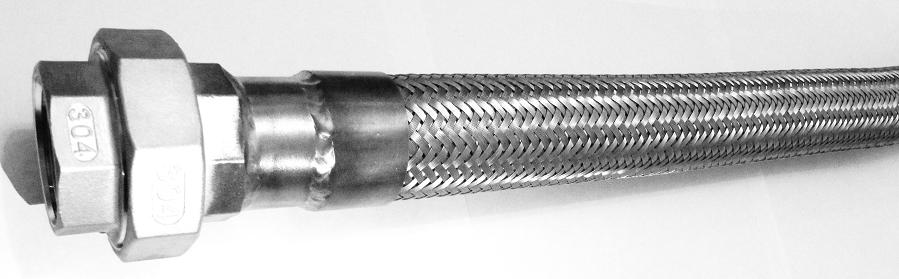

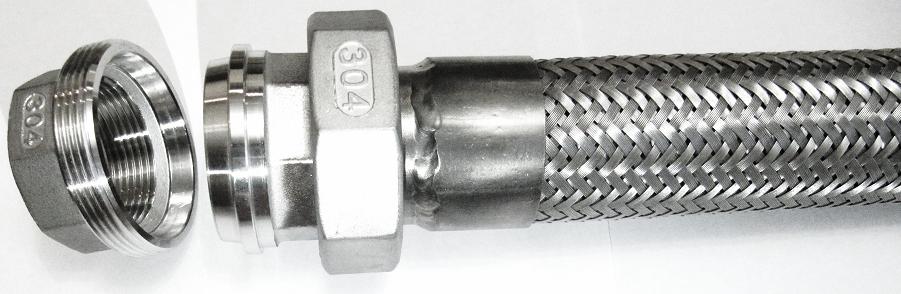

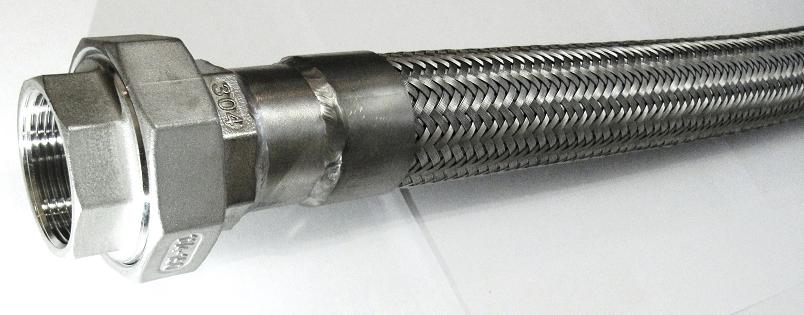

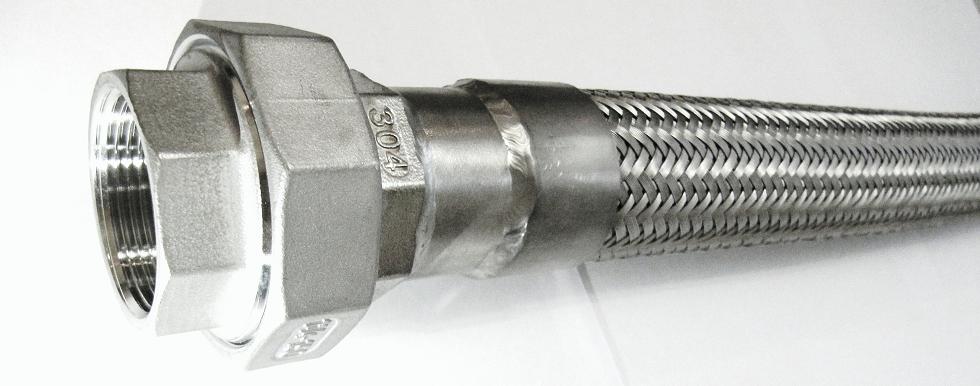

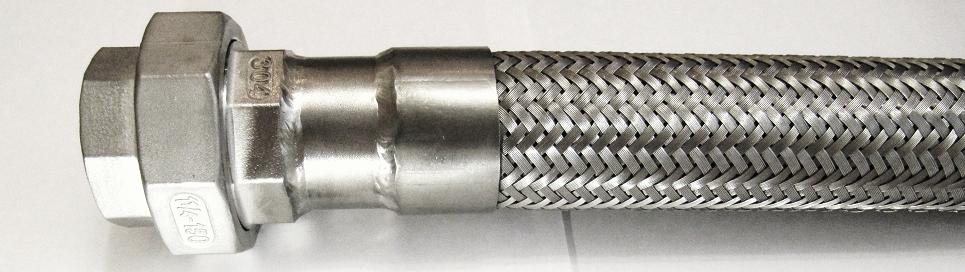

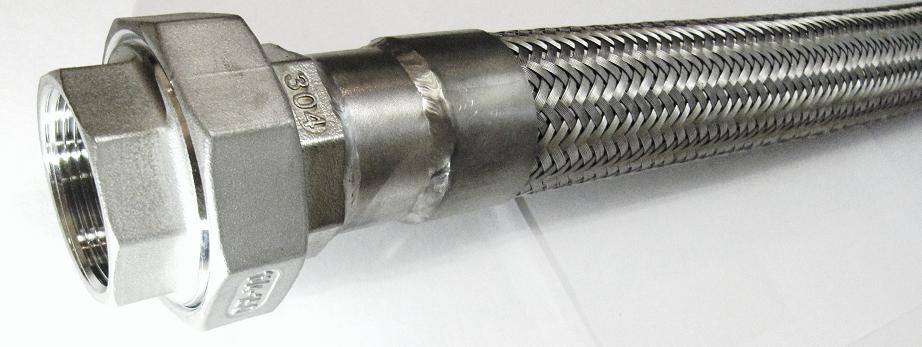

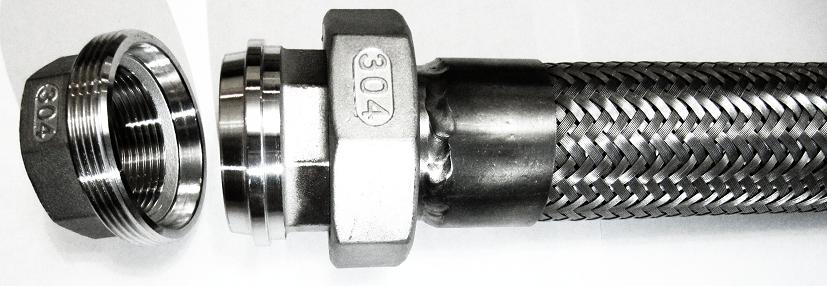

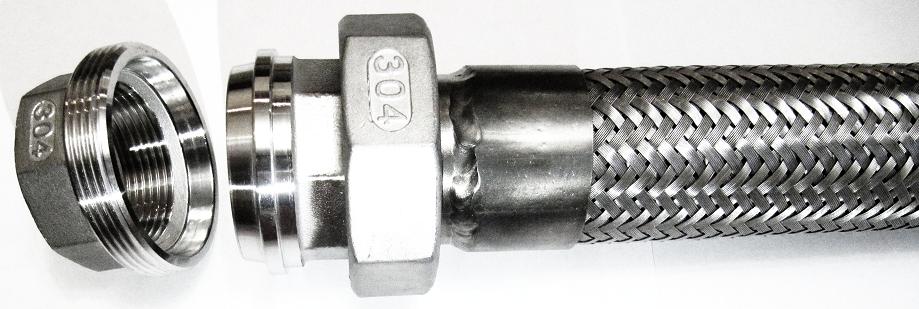

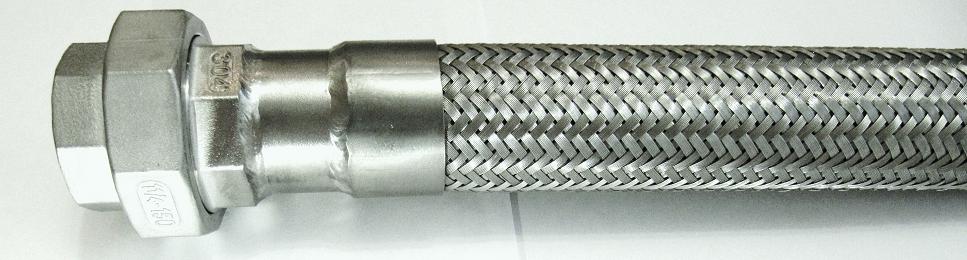

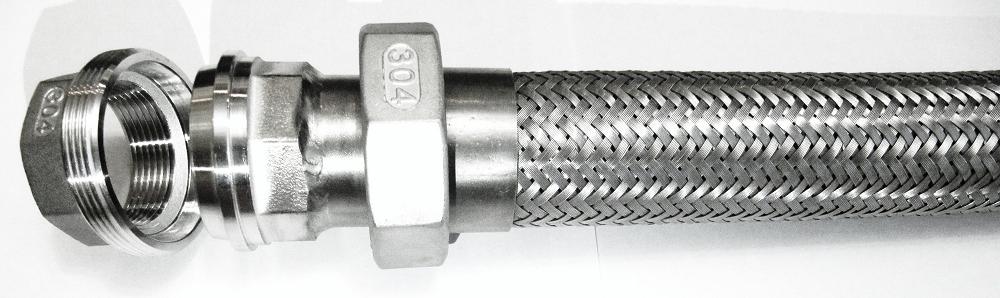

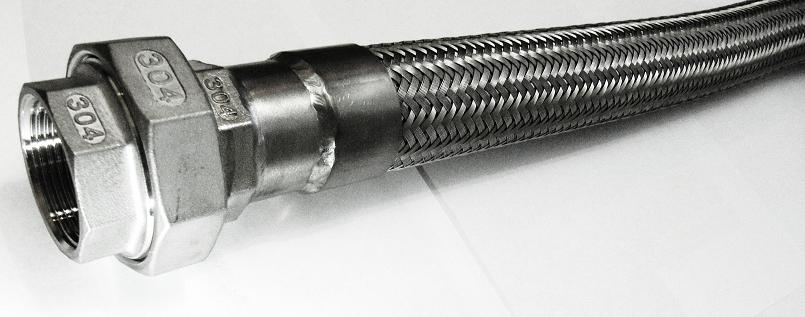

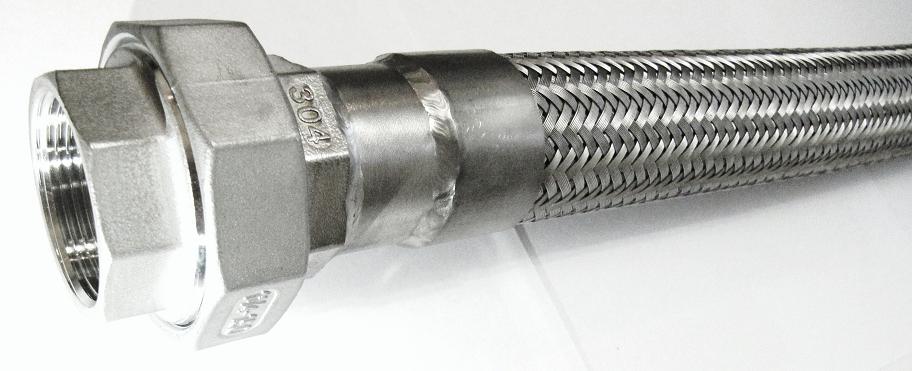

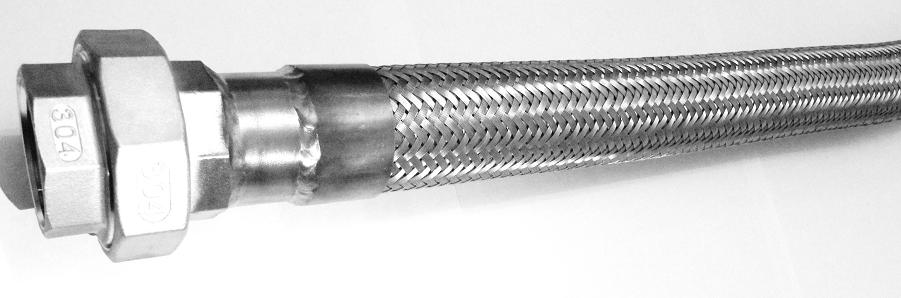

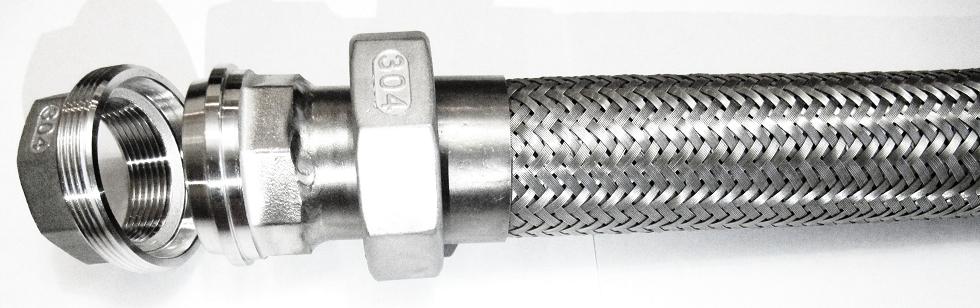

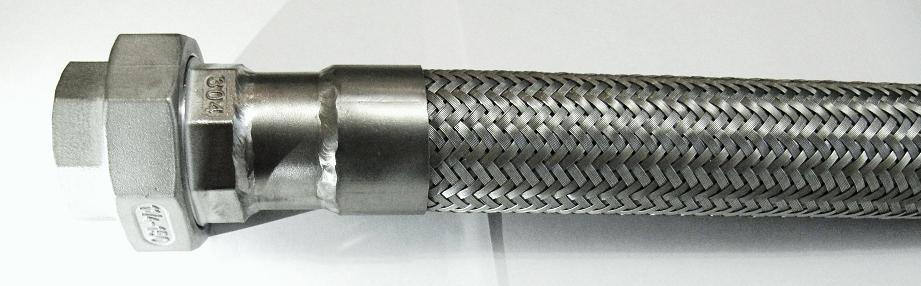

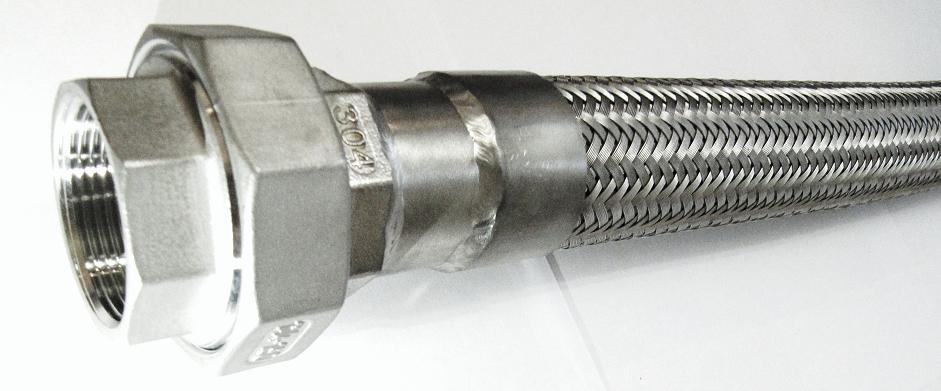

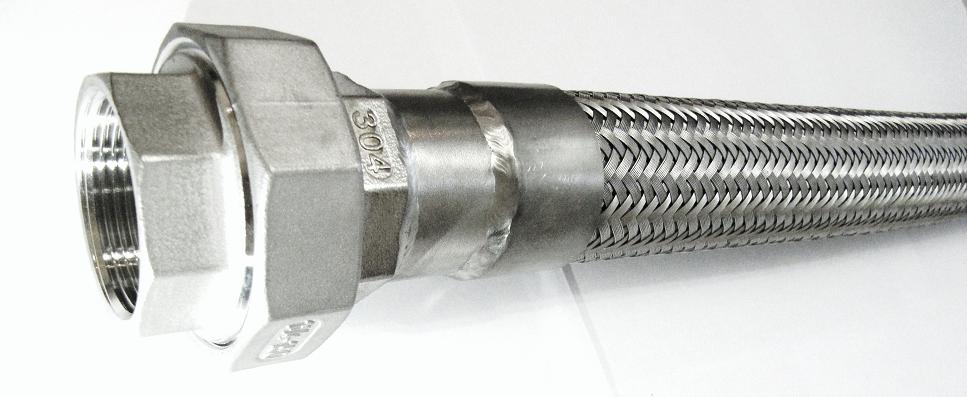

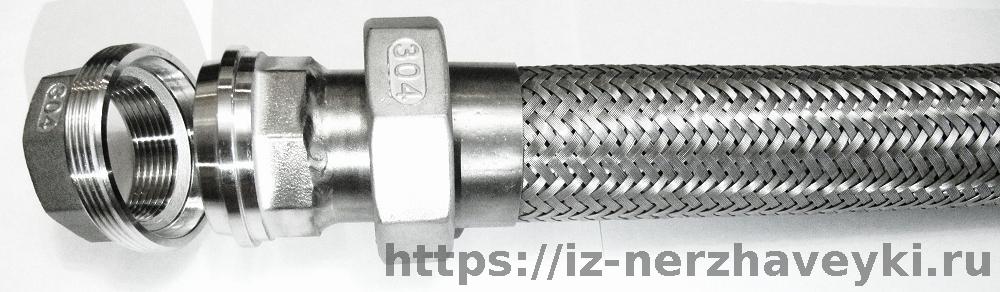

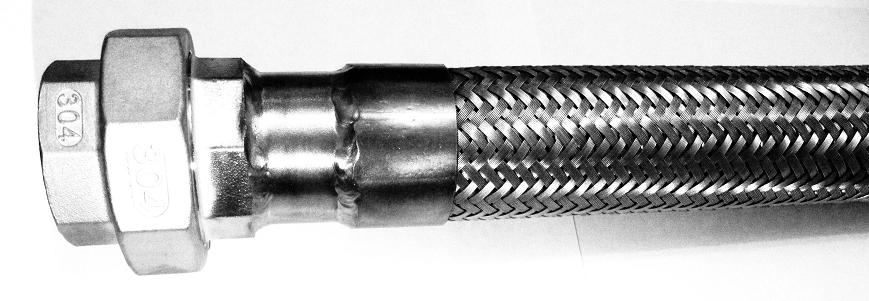

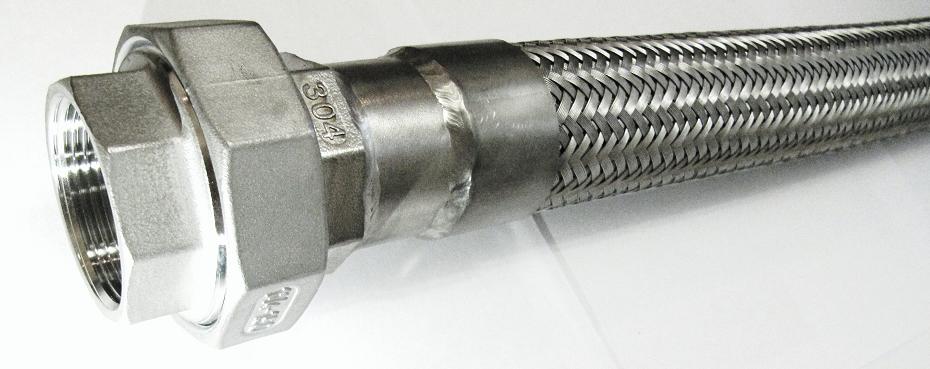

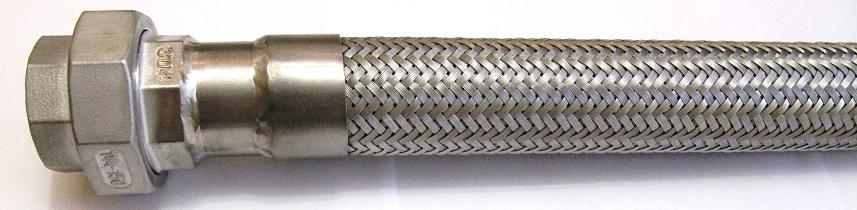

Рукав высокого давления с американкой — это металлорукав из нержавеющей стали с приваренными по краям разъемными соединениями американка. Соединение американка представляет из себя фитинг из нержавеющей стали состоящий из трех частей. На двух частях фальцы для соединения между собой и третья часть накидная гайка для стягивания этого уплотнения. Уплотнение может быть за счёт плоской прокладки или за счёт конуса. На металлорукавах высокого давления ставятся американки с конусом, это соединение выдерживает большие температуры и давление. Но важен еще вид соединения МРВД металлорукава с оборудованием или трубопроводом. При заказе металлорукава с американкой нужно указать какая резьба американка вр ( внутренняя ), американка нр ( наружная ), американка под приварку. Металлорукав с таким видом соединения дороже чем соединение с накидной гайкой. Накидная гайка по факту это пол американки и точно такое же разъемное соединение. Но иногда к примеру труба или ниппель бывают тонкостенные и накидная гайка с плоским фальцем не сможет притянуть прокладку к трубе в 1 мм ( это стенка для примера ) она проста провалится в трубу. Поэтому металлорукав высокого давления с американкой в таком случае решает эту проблему. Металлорукав высокого давления с американкой сделаны полностью из нержавеющей стали AISI 304. Это марка европейского стандарта которая соответствует советской марке 09х18н9 это состав в процентах кроме железа первая цифра углерод 9%, хром 18%, никель 9%. Государственный стандарт для легированных нержавеющих сталей и сплавов для 09х18н9 можно посмотреть в советском ГОСТ 5632-72 или в новом переизданном с 1 января 2015 года российском ГОСТ 5632-14. Если рассматривать технические характеристики металлорукавов высокого давления из нержавеющей стали то больше половины это показатели на нержавейку AISI 304. Это и температурные режимы, и кислотостойкость, и морозостойкость, и износостойкость. Что позволяет применять металлорукава из нержавеющей стали в таких отраслях как: медицина, нефтехимия, взрывоопасные производства, пищевая промышленность, горно-обогатительная, горно-добывающая, химические производства, в системах отопления и водоснабжения, с паровым оборудование, а также с криогенными газами, с выхлопными газами, на стекольных производствах и меднолитейных и сталелитейных. Для предприятий с очень высокими температурами, металлорукав можно дополнительно укомплектовать термозащитным рукавом. Сегодня самые высокие показатели на термозащитные рукава это у бренда пироджакет. Рассматривая усиления нужно отметить усиление металлорукавов пружинами. Это увеличевает срок эксплуатации рукавов высокого давления с цикличным сгибанием и разгибанием.

При монтаже нужно учитывать следующие:

• Сгибание и разгибание должны быть не меньше установленного минимального радиуса при разных режимах нормативы отличаются есть применение стационарное и есть циклическое .

• Поверхность плоскостей, фланцев, клапмов, камлоков, ниппелей, американок, муфт, в местах соединений , должна быть очищена от грязи металлической стружки и иметь максимальную площадь соприкосновения.

• Избегать физических нагрузок на металлорукав.

• Подвешивать тяжести на металлорукав запрещено, а так же он должен крепится по всей длине, это связано с объемом жидкости в металлорукаве к примеру в 250 диаметре это десятки килограмм.

• Не допускать перекручивания вдоль оси, такая нагрузка усиливается при давлении

• Материал уплотнения подбирается согласно технического задания

• Не рекомендуется превышать рекомендованное рабочие давление

• При повреждении металлорукава нужно заменить целиком

• Для дальнейшего обслуживания рекомендуется устанавливать шаровые краны

Металлорукав конструкция:

• Сильфон — гофра труба сильфонного типа из нержавеющей стали AISI 304

• Обечайка — полоса скрученная в кольцо из нержавеющей стали AISI 304 .

• Оплетка — пряди проволоки из нержавеющей стали AISI 304 сплетенные поверх гофра трубы. Оплетка служит повышением свойств как механических так и по повышению давления. Оплетка может быть в один слой, в два слоя, в три слоя.

• Патрубок - кусок трубы для соединения сильфона в оплетке с арматурой в виде фитингов сгон американка.

• Уплотнение — разновидность из разных материалов и разных форм. Плоская прокладка.

Металлорукав с американками:

• - температура от -196 градусов до +600,

• - возможность перемерзания,

• - использование с агрессивными средами,

• - пожаростойкость,

• - давление от вакуума до 12 Мпа,

• - диаметр от 6 мм до 100 мм

• - работает на сгибание и разгибание

• - компенсируют вибрации у оборудования

Для производства металлорукавов применяют государственные, отраслевые и стандарты предприятий например:

• Сварка — по нормативам в государственном стандарте ГОСТ 1771-76

• Герметичность — по отраслевым стандартам ОСТ 103712-74, и техническим условиям ТУ 3642-003-80018215-2015.

• Трубы — электросварные или цельно тянутые по государственным стандартам ГОСТ 10498-82, ГОСТ 11068-81

Применение Металлорукав высокого давления в производствах:

• Нефтегазовая и нефтехимическая промышленность.

• ЖКХ жилищно коммунальное хозяйство.

• Химическая промышленность.

• Энергетика и генирация.

• Машиностроение, станкостроение и другое оборудование.

• Судостроительная отрасль.

• Электрогенераторы, газогенераторы, турбогенераторы, бензо генераторы, дизельные генераторы.

• Пожарные системы.

• Пищевая промышленность, консервирование, обработка продуктов.

• Строительство.

• Авиастроение .

• Кондиционеры, и холодильное оборудование, вентиляция.

• Бытовые услуги, химчистка, ремонт бытовой техники.

• Горнодобывающая промышленность, шахты, разрезы, скважины.
